Elmo伺服驱动器Gold系列驱动器简易调试参数设置指南

1.打开调试软件

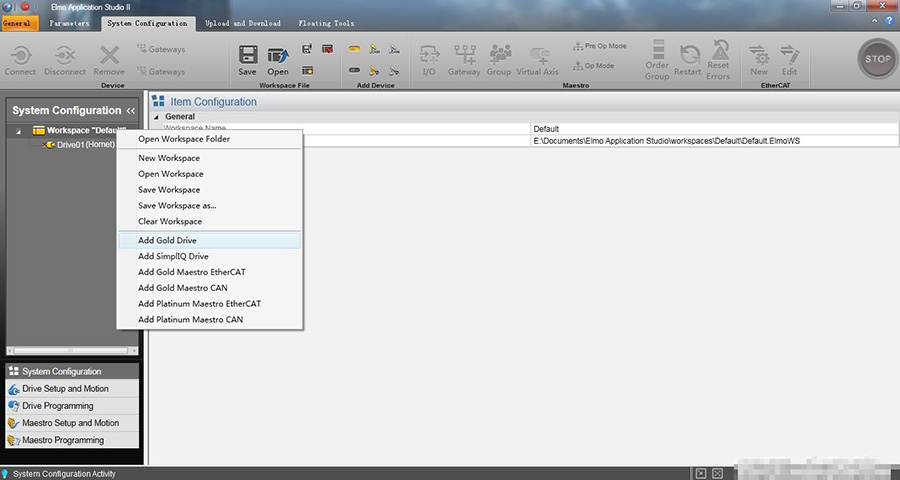

2.系统配置-工作区-增加Gold驱动器

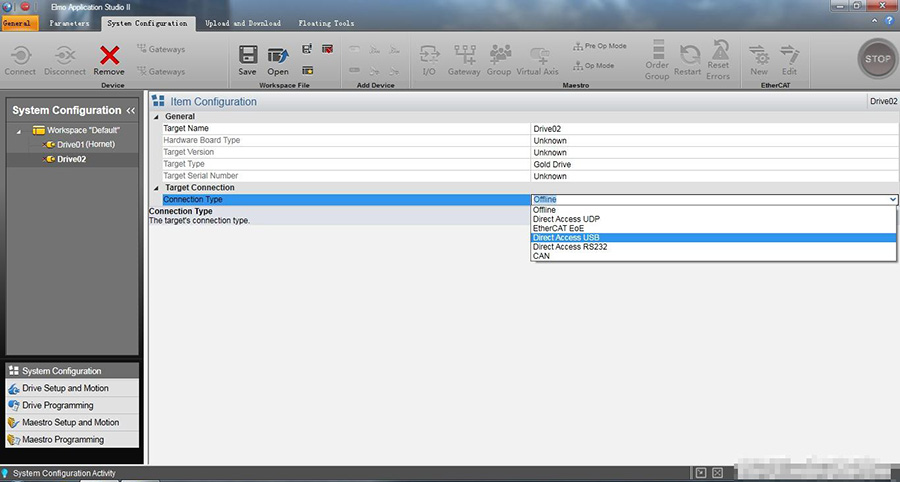

3.通过USB连接

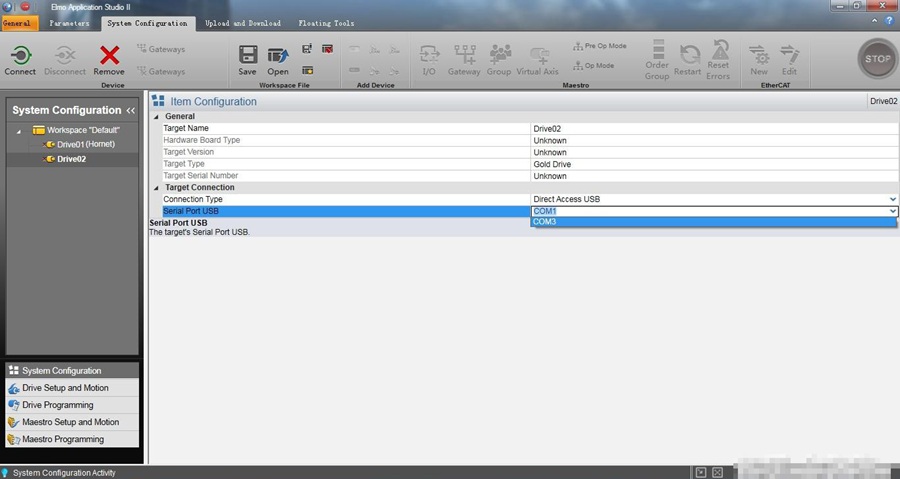

4.选择自动识别COM端口

(may need USB drive file,file is located at : C:\Windows\system32\Elmo2238.inf, for 64 bit system it is Elmo 2238_64.inf)

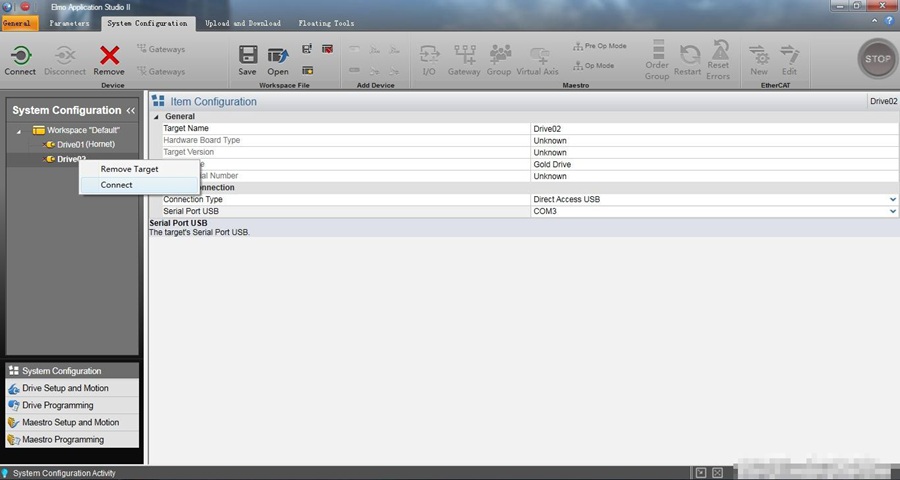

5.右击选择连接

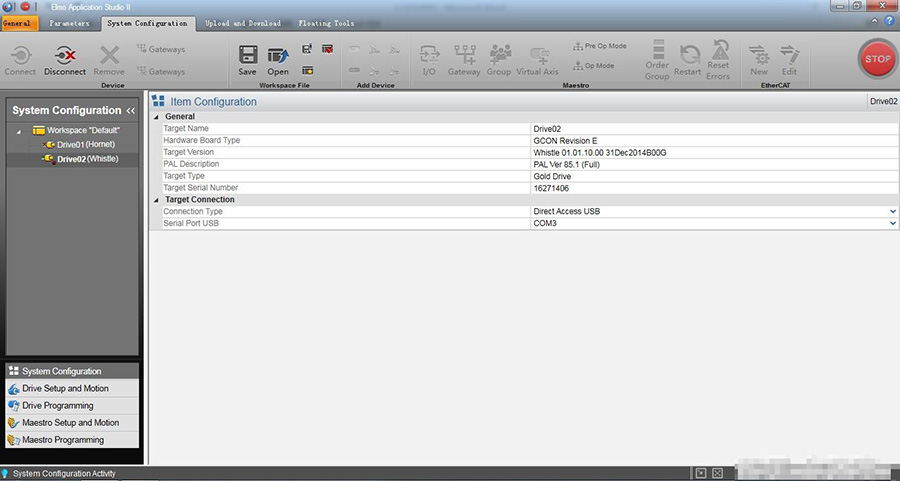

6.连接成功

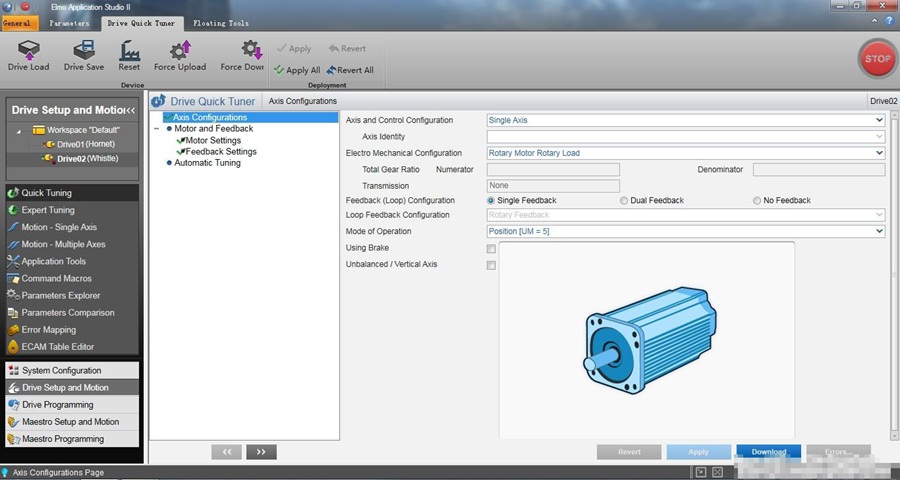

7.驱动器设置与运动-快速调试-轴配置参数

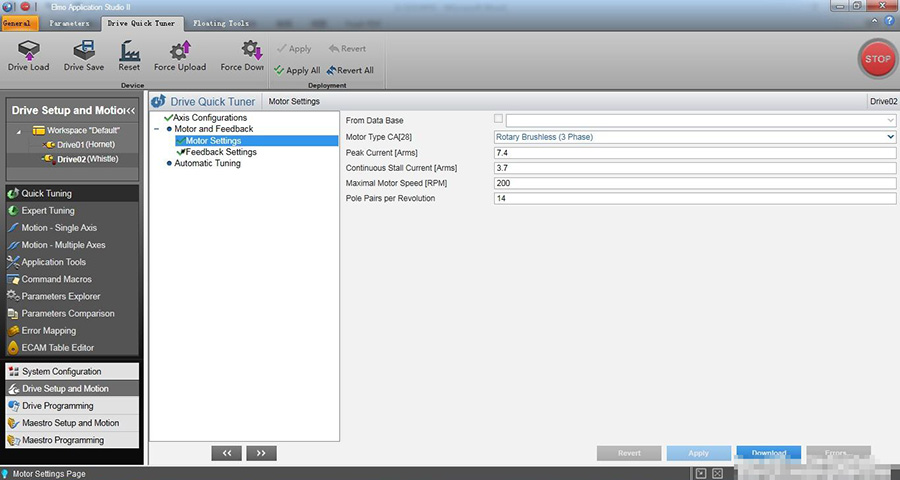

8.电机参数设置

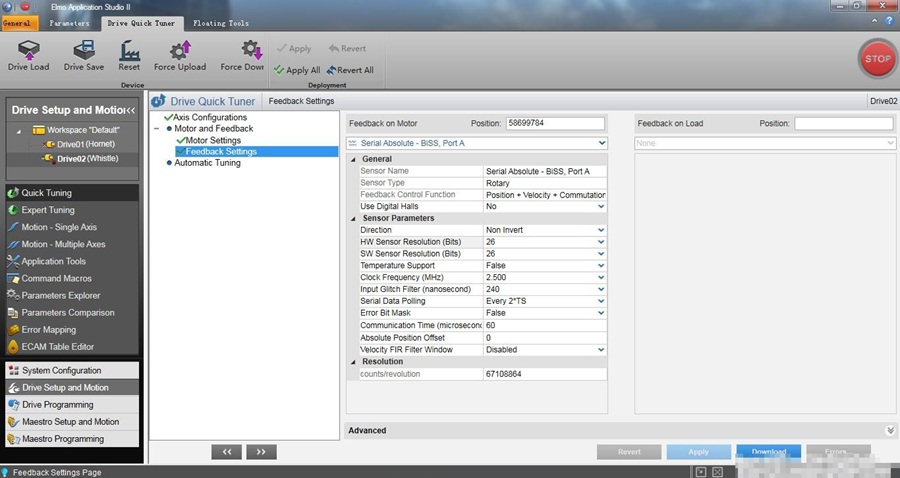

9.反馈参数设置

10.软件自动识别出的电机极对数与自定义所填的极对数不一致时出现提示Predefined为仍然选择自定义所填的极对数

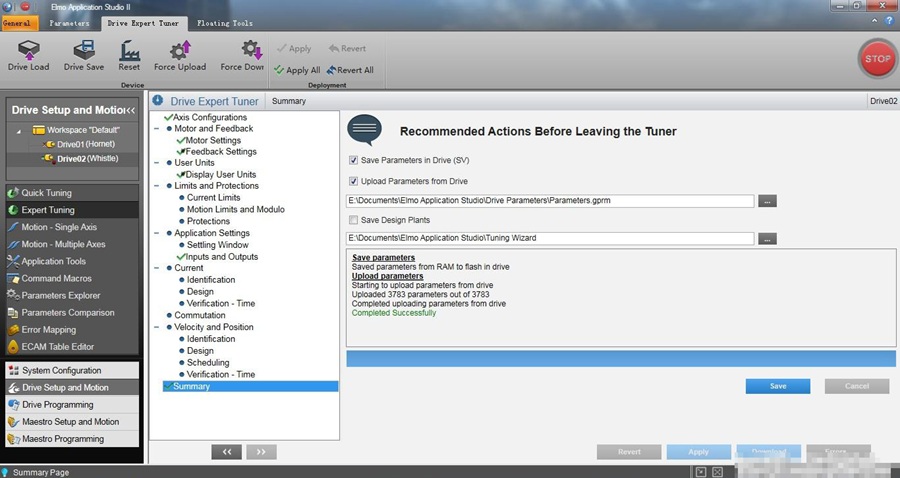

11.调试成功完成，保存调试数据

12.驱动器设置与运动-专家调试-输入与输出-设置Input1和Input2为仅正/反向

13.保存调试数据

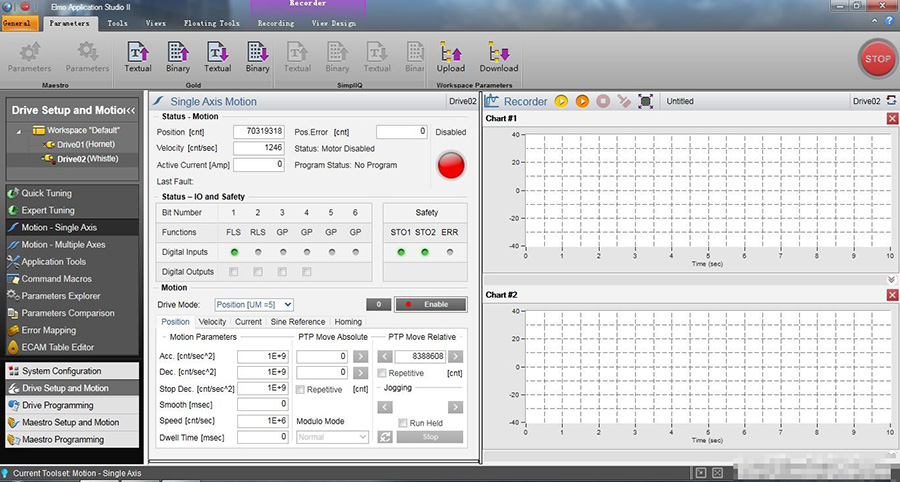

14.随意给定运动指令控制移动

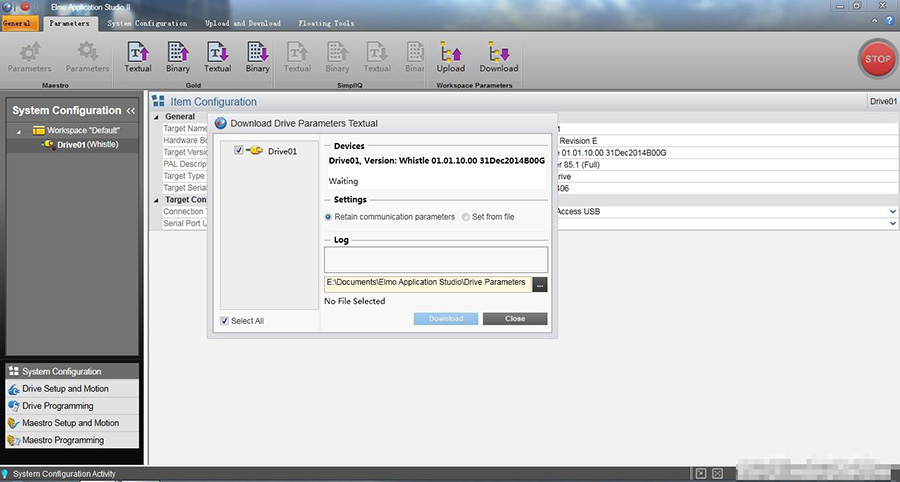

15.下载调试数据到驱动器

16.选择来源文件所在目录

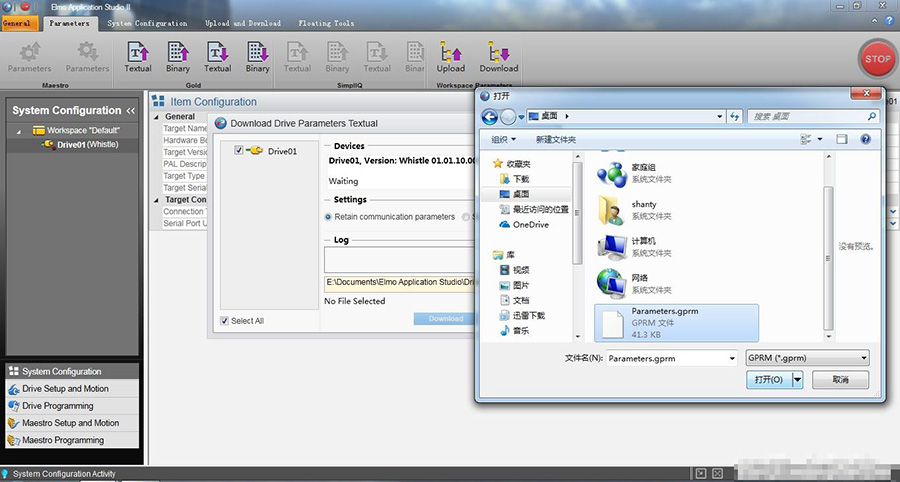

17.选择来源文件

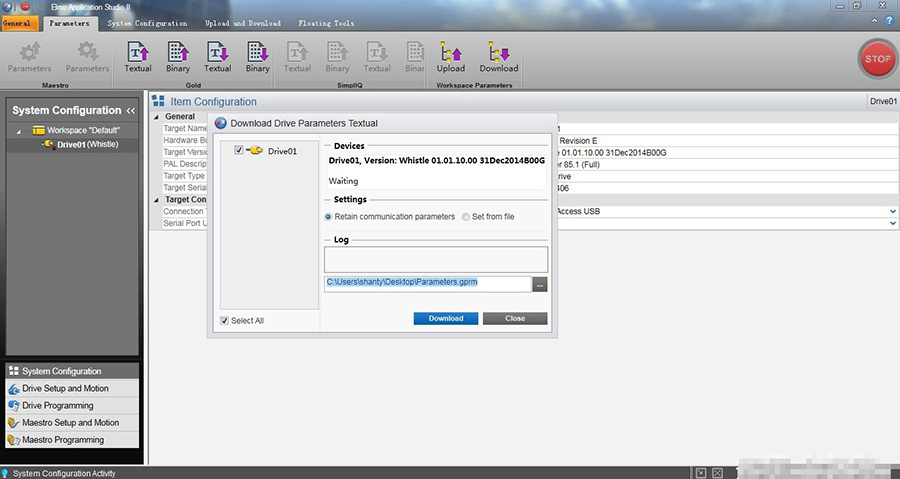

18.点击下载

19.下载调试数据到驱动器完成

如有错误请及时指出，谢谢！
