步进电机驱动器报通信错误排查指南

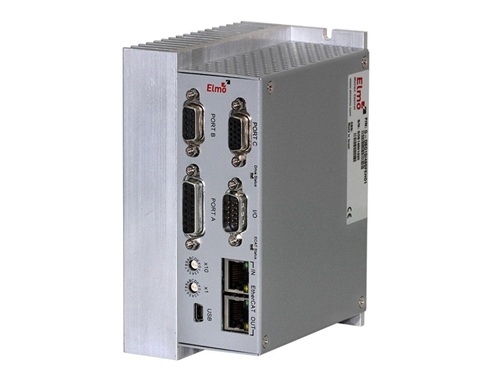

步进电机驱动器报通信错误通常涉及硬件、软件或环境因素等各种原因，以下是常见的步进电机驱动器报通信错误原因及排查步骤。

一、硬件连接问题

1.线缆松动或损坏

-检查信号线（如RS-485、CAN、EtherCAT等）是否插紧，接口是否氧化或接触不良。

-确认线缆有无断裂、短路或磨损，尤其是在频繁移动的设备中。

2.线缆类型或长度不匹配

-通信线缆过长（如超过RS-485的1200米限制）会导致信号衰减，需缩短距离或使用中继器。

-未使用屏蔽双绞线，抗干扰能力不足，建议更换为带屏蔽的专用通信线。

3.终端电阻缺失（特定总线协议）

-如CAN、RS-485等总线需在两端安装终端电阻（通常120Ω），否则信号反射会导致通信异常。

二、信号干扰

1.电磁干扰（EMI）

-附近有大功率电机、变频器或高频设备，可能通过电源线或空间辐射干扰通信。

-解决方案：a、通信线与电源线分开走线，避免平行布线。b、使用磁环（Ferrite Core）套在通信线两端。c、确保设备接地良好，采用单点接地。

2.电源噪声

-驱动器或控制器电源不稳定（如开关电源噪声），可通过示波器检测电源波形。

-加装电源滤波器或改用线性稳压电源。

三、参数配置错误

1.通信参数不匹配

-检查驱动器与控制器之间的波特率、数据位、停止位、校验位（如8-N-1）是否一致。

-部分驱动器需手动设置从站地址，确认地址无冲突（如Modbus多设备网络）。

2.协议选择错误

-确认双方使用相同通信协议（如Modbus RTU、CANopen、EtherCAT等）。

-核对数据帧格式（如Modbus功能码）是否符合驱动器要求。

四、电源问题

1.电压不稳定

-驱动器或控制器供电电压超出规定范围（如24V系统电压低于20V），导致通信芯片工作异常。

-检查电源容量是否足够，避免因负载突变引起电压跌落。

2.接地不良

-通信线屏蔽层未接地，或接地线过长形成环路，导致共模干扰。

-确保所有设备共地，接地电阻小于4Ω。

五、软件或固件问题

1.固件版本过旧

-驱动器的固件可能存在通信兼容性缺陷，升级至最新版本（参考厂商手册）。

2.控制器程序错误

-发送的指令格式错误（如Modbus CRC校验错误）、超时时间设置过短，或未正确处理响应数据。

-使用调试工具（如串口助手、CANalyzer）抓取通信数据，验证指令正确性。

六、硬件故障

1.通信端口损坏

-驱动器或控制器的通信芯片因过压、静电等原因损坏，需更换模块或返修。

-检查端口是否有烧灼痕迹，或用万用表测量信号线对地阻抗。

2.环境因素

-高温、潮湿或粉尘环境导致电路板受潮、腐蚀，需改善设备运行环境。

七、步进电机驱动器报通信错误排查步骤建议

1.基础检查

-重启系统，观察是否偶发故障。

-更换通信线缆或接口测试。

-检查同一网络中其他设备是否正常，排除单点故障。

2.逐步隔离

-断开其他设备，仅保留驱动器与控制器，测试最小系统。

-替换控制器或驱动器，确认故障源。

3.工具辅助

-使用示波器检测信号波形是否畸变。

-通过通信分析工具（如Wireshark、Modbus Poll）监控数据传输。

八、预防措施

-定期检查线缆连接器和接地状态。

-在长距离通信中增加信号中继器或光纤转换器。

-为通信线配置独立的金属线槽，远离动力线。

-备份正确的参数配置文件，避免误操作。

通过以上步骤逐步排查，通常可定位并解决大部分步进电机驱动器报通信错误问题。如仍无法解决，建议联系驱动器厂商提供技术支持。
