编码器的四倍频原理是什么？

编码器是一种用于测量机械旋转或线性位移的传感器，它能将运动部件的位置或速度信息转换为一连串电信号。编码器的四倍频原理是一种通过信号处理技术提升增量式编码器分辨率的方法。例如，某光栅编码器每旋转一圈对应N个栅格，理论上电机带动其旋转一圈仅能输出N个信号。而应用倍频技术后，旋转一圈即可输出N*n个信号，其中n为倍频数，所以编码器的四倍频就是通过特定信号处理，将编码器的原始分辨率提升至四倍。

编码器的四倍频技术仅适应于增量式编码器，增量式编码器输出两路相位差90度的正交信号（A相和B相），每旋转一圈产生固定数量的脉冲（PPR，每转脉冲数）。其正交信号的特性是：正转时A相比B相超前90度，反转时B相比A相超前90度。

编码器四倍频原理可以从以下三个方面理解：

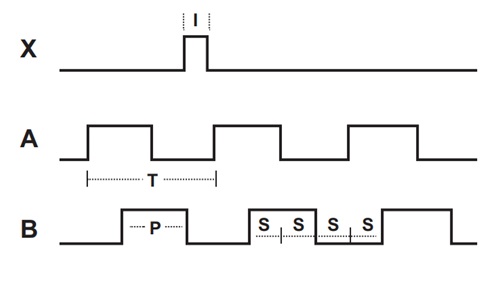

边沿检测：每个信号周期（A和B）包含四个边沿（A的上升沿、B的上升沿、A的下降沿、B的下降沿）。

状态组合：四个边沿对应四种状态（A↑、B↑、A↓、B↓），每个边沿触发一次计数，使分辨率提高至原始PPR的4倍。

方向判断：通过比较边沿发生时另一相的电平状态（例如，A上升沿时B为低电平表示正转，高电平表示反转），确定运动方向。

编码器四倍频技术的实现方式包括：硬件电路上，采用数字逻辑门（如异或门、D触发器）实现边沿检测并生成计数脉冲；软件算法上，通过微控制器或FPGA捕获边沿中断，结合状态机判断方向并累加计数值；同时需进行消抖处理，通过加入滤波电路或软件延时消除信号抖动，避免误触发。

编码器四倍频原理示例流程

正转时：

-A↑→B=0→计数+1

-B↑→A=1→计数+1

-A↓→B=1→计数+1

-B↓→A=0→计数+1

反转时：

-B↑→A=0→计数-1

-A↑→B=1→计数-1

-B↓→A=1→计数-1

-A↓→B=0→计数-1

注意事项：需重点关注信号质量与处理速度，必须严格保持A/B相信号的相位正交性并消除抖动；同时确保硬件电路或软件算法具备足够的处理速度，以实时响应信号的边沿变化，避免丢失计数。

编码器四倍频技术的应用场景包括高精度控制（如数控机床、机器人关节等需要细微位置反馈的场景）和低成本方案（通过四倍频替代高分辨率编码器以降低系统成本）。该技术的优势在于能在不改变编码器物理结构的情况下，显著提升测量精度（实现4倍分辨率），然而面临的挑战是信号质量（如噪声、相位误差）可能影响计数准确性，需配合滤波或校准措施。

四倍频技术通过充分利用正交信号的四个边沿，将编码器的有效分辨率提升四倍，是工业控制中提升精度的常用方法。
