Elephant驱动器电源

用于极端环境的电源，适合任何伺服应用从零下40C 到零上70C，振动可达14GRM

咨询电话：135-2433-6395

微信：monotion123邮箱：info@monotion.com

产品详情

ELEPHANT设计用于极端环境条件，并通过各种认证，验证和测试。

功能特点

Elephant电源是紧凑型面板安装式电源（简单，安装迅速），可直接接入电源，设计用于驱动多个最高可达528V交流电的伺服驱动器，也能作为不带集成式电源的伺服驱动器的补充。它有以下特性：

将最高3相600V交流输入电压整流为滤波直流电压，输出电流100A（连续）和200A（峰值）（单相可选360V交流电，60V交流电，120V交流电和230V交流电模式）。

馈电隔离伺服驱动器时可直接通过主电源供电，或者采用非隔离伺服驱动器时可以通过隔离变压器供电。

具有再生制动功能，可快速制动高惯性。

内置主动过零浪涌电流限制器，将开机电流限制在低水平，从而减少开机对主电源的压力。

具有内部EMC滤波，无需外部设备，符合CE和其他EMC规定。

标准特性

30A连续输出电流（60A峰值电流）

交流输入到直流，500Hz

三相工作

直接接入电源

高可再生（制动）功能

主动过零浪涌电流限制

内置EMC滤波

符合UL和CE

负载循环保护

过压保护

电源	单位	ELP-30/36VAC		ELP-30/60VAC		ELP-30/120VAC
			1P		1P		1P
额定输入交流电压	VAC	3×36	1X36 3×36	3×60	1X60 3×60	3×120	1X120 3×120
最大输入交流电压	VAC	3×38 (L-L)	1×38 (L-L) 3×38 (L-L)	3×61 (L-L)	1×61 (L-L) 3×61 (L-L)	3×131 (L-L)	1×131 (L-L) 3×131 (L-L)
最大连续输出功率	W	1650		2700		5700
最大峰值输出功率	W	3300		5400		11400
额定直流总线输出（额定交流电压下）	VDC	50		85		170
支路功率（峰值）1	kW	1.8		4.5		5.5
直流连续电流输出	A	30		30		30
直流峰值电流输出	A	60		60		60
匹配驱动器		XXX-YY/60		XXX-YY/100		XXX-YY/200
重量	gr	1155		1155		1155

电源	单位	ELP-30/230VAC		ELP-30/480VAC	ELP-30/600VAC
			1P
额定输入交流电压	VAC	3×230	1x230 3×230	3×480	3×500
最大输入交流电压	VAC	3×270 (L-L)	1×270 (L-L) 3×270 (L-L)	3×528 (L-L)	3×600 (L-L)
最大连续输出功率	W	11400		21000	25200
最大峰值输出功率	W	22800		42000	50400
额定直流总线输出（额定交流电压下）	VDC	325		678	622
支路功率（峰值）1	kW	6.0		6.7	8.8
直流连续电流输出	A	30		30	30
直流峰值电流输出	A	60		60	60
匹配驱动器		XXX-YY/400		XXX-YY/800	XXX-YY/900
重量	gr	1155		1155	1155

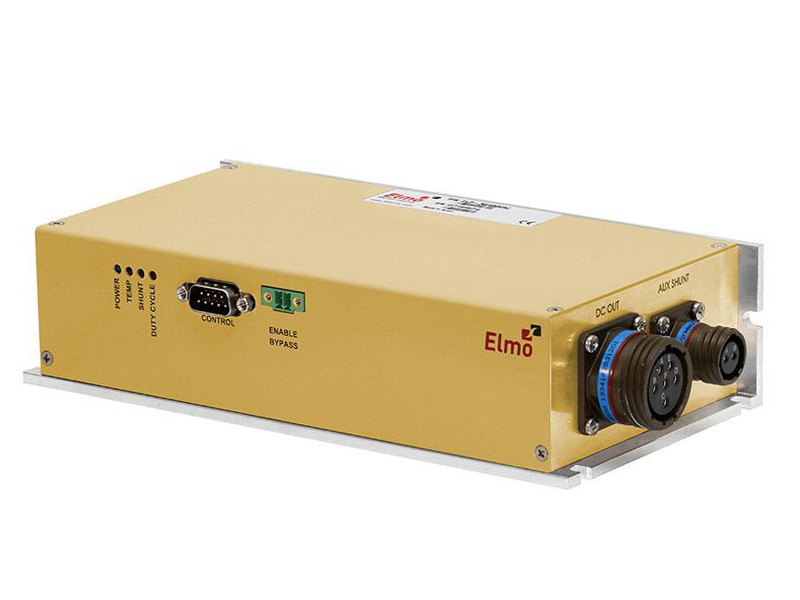

Elephant驱动器电源(图1)
