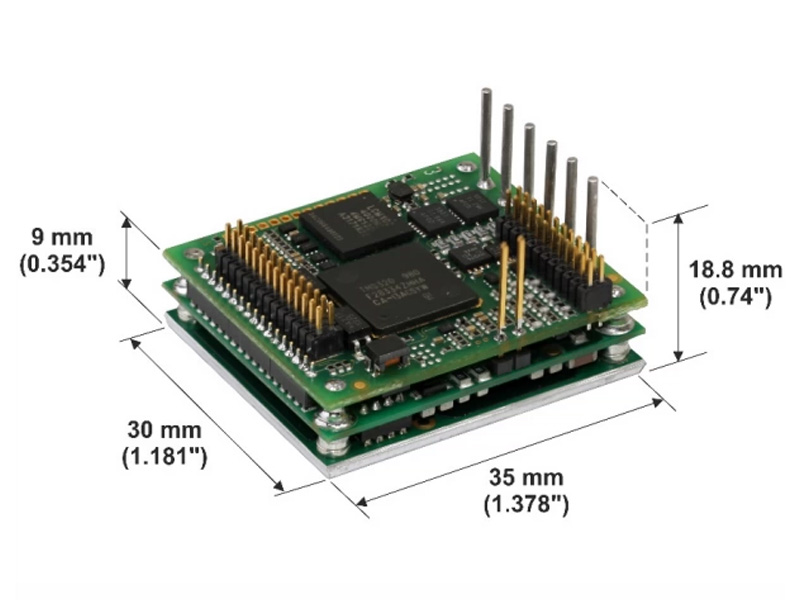

G-TWIR70/100EESQ驱动器

G-TWIR70/100EESQ驱动器属于Elmo Gold Twitter系列的高功率伺服驱动器，专为需要高扭矩输出、高精度反馈及安全强化的工业场景设计：

一、核心电气参数

供电系统：

-额定电压：100VDC，支持宽输入范围11-95VDC，适配工业直流母线供电系统。

-能量再生：支持全功率再生制动，通过内置再生电路实现能量回馈，降低系统能耗，减少制动电阻依赖。

电流输出：

-持续正弦波RMS电流：70A，满足高扭矩负载持续运行需求。

-峰值电流：140A（短时脉冲，约为持续电流的2倍），支持快速启停、急加速等高动态场景（脉冲时间通常≤10秒）。

功率与效率：

-额定功率：在100VDC下约7kW（70A×100V），适配高功率密度应用。

-效率：>99%（采用Elmo专利的Fast&Soft Switching技术），显著降低发热损耗，提升系统能效。

二、控制与反馈特性

控制模式：

-支持电流/速度/位置三闭环控制，兼容脉冲+方向（最高5MHz）、±10V模拟量、软件指令等输入方式。

-内置S曲线轨迹插补、电子齿轮同步、龙门控制等高级功能，动态响应时间：电流环40μs，位置/速度环80μs，适配高动态精度需求。

反馈系统：

-标配EnDat2.2绝对式编码器（“EE”后缀标识），定位精度达微米级，支持单环/双环反馈配置（可同时接入电机编码器与负载端编码器）。

-兼容增量式编码器（最高24位）、霍尔传感器、旋转变压器等，可通过Elmo Application StudioII软件校准反馈精度。

通信接口：

-EtherCAT总线：同步精度<1μs，支持分布式时钟（DC），适配多轴实时协同控制（如六轴机器人同步运动）。

-兼容CANopen（CiA402标准）、USB2.0（参数配置）、RS-232（可选调试接口），满足不同系统集成需求。

三、硬件与环境适应性

I/O接口：

-6路数字输入（DI）：可配置为STO安全输入（符合SIL2/PLd标准），响应时间<1ms，支持紧急停车功能

-2路数字输出（DO）：集电极开路，支持报警信号输出（如过流、过热、编码器故障），可直接驱动指示灯或继电器。

-1路模拟输入（AI）：±10V，用于速度指令或前馈控制，分辨率16位，线性度误差<0.1%。

辅助电源：

-需外接24VDC（±10%），为控制电路及编码器供电，具备反接保护和过流保护（保护电流≤1A）。

散热与环境参数：

-散热设计：集成大面积高效散热片，无风扇时工作温度-25℃至+60℃；带强制风冷时可扩展至0℃至+50℃（需风量≥100m³/h）。

-防护等级：IP20（标准），可定制IP65版本适应粉尘、潮湿环境（如食品加工、港口设备）。

-抗振动：符合IEC60068-2-6标准，耐受10-2000Hz、20g振动，适配冲压、锻造等强振动场景。

四、安全与可靠性设计

安全功能：

-集成STO（安全扭矩关闭）：双通道硬件冗余设计，符合SIL2/PLd标准，切断扭矩输出响应时间<200ms，满足机械安全指令要求。

-多重保护：过压（>110VDC）、欠压（<10VDC）、过流（>150%峰值电流）、过热（>85℃）、编码器断线等实时监测，故障响应时间<1ms。

可靠性特性：

-采用工业级长寿命电容（寿命>10万小时@40℃）、高可靠性功率器件，MTBF（平均无故障时间）>55万小时。

-宽温稳定性：通过-40℃~100℃温度冲击测试（500次循环），适应极端环境温度波动。

五、典型应用场景

重型工业机器人：70A持续电流支持六轴机器人关节高扭矩输出，EtherCAT同步保障多轴协同精度（±1μs），适配焊接、搬运等重载场景。

精密锻压设备：高动态响应（电流环40μs）满足冲压模具快速定位需求，宽温设计适应车间高温环境。

锂电池极片分切机：EnDat反馈实现微米级张力控制，高峰值电流支持分切刀快速启停，提升切割精度。

港口AGV：长寿命设计适应24/7连续运行，IP65定制版耐受粉尘、海水雾腐蚀，安全功能保障人机协作安全。

七、注意事项

1.散热管理：持续70A输出时必须搭配强制风冷（风速≥3m/s）或液冷散热模块，避免过热导致降额运行（超过60℃可能触发电流限制）。

2.通信配置：EtherCAT需启用分布式时钟（DC），确保多轴同步误差<100ns，需配合支持IEEE1588v2的主控制器（如Elmo Gold Maestro）。

3.参数验证：实际参数可能因固件版本略有差异，建议通过Elmo Application StudioII读取实时数据或参考官方datasheet。

4.线缆选型：电机动力线需选用≥10mm²铜芯屏蔽线（屏蔽层单端接地），反馈线需用双绞屏蔽线（与动力线间距≥15cm），减少电磁干扰。

如需详细技术文档，可通过Elmo官方渠道获取对应型号的CAD图纸、测试报告及安全认证文件，实际应用中建议结合电机特性进行参数优化以实现最佳性能。
