Gold Solo Bell驱动器

Gold-Solo-Bell驱动器高性能，超小体积，基于网络 (EtherCAT, CANopen) 的步进电机伺服驱动器，可提供最高 20A/100V 和 10A/200V

咨询电话：135-2433-6395

微信：monotion123邮箱：info@monotion.com

产品详情

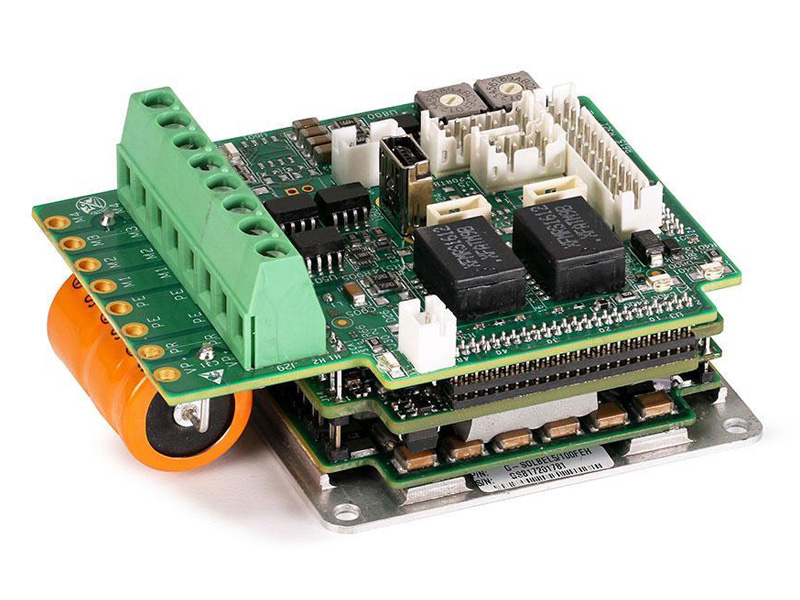

Gold Solo Bell是一款安装在PCB板上的紧凑型数字步进电机驱动器。BELL经专门设计，可在闭环反馈（单编码器反馈或双编码器反馈）或在开环中工作。重量仅55g(1.94oz)，可提供1.6kW连续功率或3.2kW峰值功率。

先进的网络和内置的安全保护功能，是一款全功能运动控制器实现本地智能。Gold Solo Bell通过一个12V–95V的隔离直流电源（不附带）供电，通过一个“智能”供电算法使驱动器仅需要一个电源供电无需提供额外电源。

分布式网络运动控制器Gold Maestro和Gold系列智能伺服驱动器产品可以配合使用，可以为较严苛的多轴运动应用提供先进的解决方案，缩短开发周期，保证高性能。

Gold Bell servo drive亮点:

Gold系列核心运动控制技术

超紧凑，高功率密度

高效率，高带宽性能

多个通信选择：EtherCAT、CANopen、USB、Ethernet

支持多种编码器反馈

高级滤波器和增益调节组合可以增强系统的动态性能

矢量控制正弦换相

特点	单位	1/100	2.5/100	5/100	10/100	15/100	20/100
最小供电电压	VDC	12
额定供电电压	VDC	85
最大供电电压	VDC	95
最大连续功率输出	W	80	200	400	800	1200	1600
额定功率下的效率（常规条件下）	%	> 99
最大输出电压		> 95% 直流总线电压，f = 22 kHz
控制供电	VDC	12 至 95 VDC 最高 6 VA供电，当为编码器供电（5V/2 x 200 mA），最高功耗6VA
正弦波峰值电流	A	1.0	2.5	5	10	15	20
电流有效值 (Ic)	A	0.7	1.8	3.5	7	10.6	14.1
电流峰值限制	A	2 x Ic

特点	单位	3/200	6/200	9/200
最小供电电压	VDC	12
额定供电电压	VDC	170
最大供电电压	VDC	195
最大连续功率输出	W	480	960	1450
额定功率下的效率（常规条件下）	%	> 99
最大输出电压		> 95% 直流总线电压，f = 22 kHz
控制供电	VDC	12 至 95 VDC 最高 6 VA供电，当为编码器供电（5V/2 x 200 mA），最高功耗6V
正弦波峰值电流	A	3	6	9
电流有效值(Ic)	A	2.1	4.2	6.3
电流峰值限制	A	2 x Ic

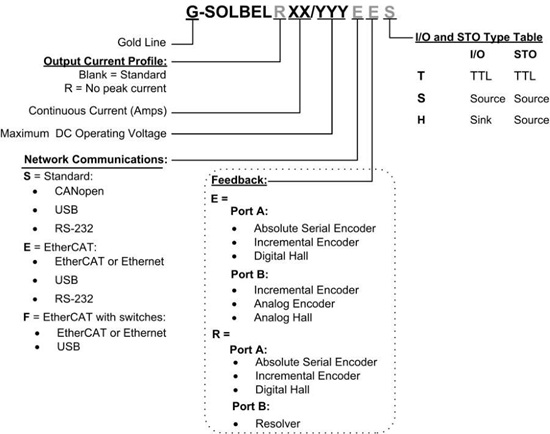

Gold-Solo-Bell驱动器(图1)
