Elmo驱动器Gold系列

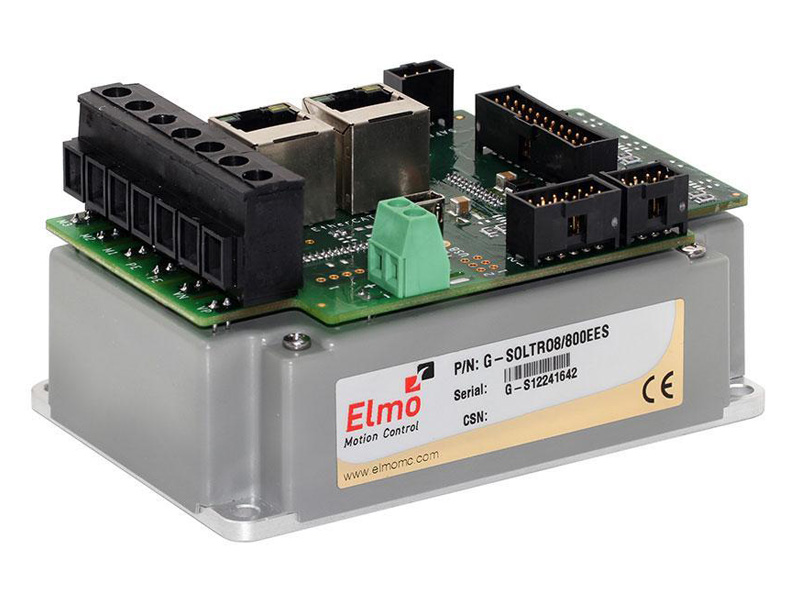

Gold Solo Trombone伺服驱动器超紧凑、独立的网络型伺服驱动器（可输出最大16A/800V）最大10kW 连续功率
产品详情
Gold Solo Trombone是一款超紧凑集成式数字伺服驱动器，重量362g(12.8oz)，提供最大10kW连续功率。
这款先进的高功率密度伺服驱动器经过特殊设计，采用最高400VDC或780VDC直流母线电源供电，无需变压器。具有最佳性能、先进的网络总线技术和内置的安全性，以及功能齐全的运动控制器和本地智能。Gold Solo Trombone通过一个18V–30V隔离直流电源（不附带）供电，“智能”控制供电算法支持驱动器仅通过一个电源工作，逻辑电路无需辅助供电。
配合分布式网络运动控制器Gold Maestro，以及Gold系列智能伺服驱动器的其他成员，可以为极为严苛的多轴运动应用提供先进的解决方案，开发周期短，同时保持高性能。
Gold Solo Trombone的亮点:
Gold系列核心运动控制技术
超紧凑，高功率密度
高效率，高带宽
可选通信方式：EtherCAT、CANopen、USB、Ethernet
支持多种编码器反馈
先进的滤波和分组增益增强动态性能
矢量控制正弦换相
| 特点 | 单位 | 12/400 | 16/400 | R17/400 | R22/400 | 8/800 | 12/800 | R11/800 | R16/800 |
| 最小供电电压 | VDC | S suffix in P/N*: 50 No S suffix in P/N: 100 | S suffix in P/N*: 95+ | ||||||
| 额定供电电压 | VDC | 325 | 560 for 400 VAC 680 for 480 VAC | ||||||
| 最大供电电压 | VDC | 400 | 780 | ||||||
| 最大连续功率输出 | W | 最高10kW连续额定功率 | |||||||
| 额定功率下的效率（标称条件下） | % | > 98 | |||||||
| 辅助供电电压选择 | VDC | 18V至30V仅针对控制供电S后缀型号 | |||||||
| 辅助电源 | VA | ≤5 VA，无外部负载 ≤8 VA，完全外部负载 | |||||||
| 连续电流 (Ic)正弦波振幅/梯形直流换相 | A | 12 | 16 | 17 | 22 | 8 | 12 | 11 | 16 |
| 正弦连续电流有效值(Ic) | A | 8.5 | 11.3 | 12 | 15.5 | 5.7 | 8.5 | 7.8 | 11.3 |
| 峰值电流限制 | A | 2 x Ic | No peak | 2 x Ic | 无峰值 | ||||
| 重量 | g (oz) | 362 g (12.8 oz) | |||||||
| 尺寸 | mm (in) | 111 x 76 x 60 (4.37" x 3" x 2.36") | |||||||
| 数字输入/数字输出/模拟输入 | 6/4/1 | ||||||||
| 安装方法 | 平板/壁挂式安装 | ||||||||
