Elmo伺服驱动器在自动焊接机器人控制系统中的应用

Elmo伺服驱动器凭借纳秒级同步控制、高动态响应能力及极端环境适应性，成为自动焊接机器人实现高精度轨迹控制、多传感器协同与复杂工艺复现的核心技术支撑。其技术方案深度融入弧焊、激光焊、搅拌摩擦焊等设备的底层架构，推动焊接从“经验驱动”向“智能精准”升级。以下是其核心应用场景与技术实现：

一、核心技术适配焊接机器人的底层需求

焊接机器人对驱动系统的要求集中在动态响应速度、轨迹跟踪精度及环境鲁棒性三大维度，而Elmo驱动器的技术架构形成天然适配：

1.纳秒级多轴同步控制

同步精度：通过EtherCAT网络实现多轴同步误差＜1ns，在六轴焊接机器人中，可确保焊枪姿态调整与送丝机构的协同误差＜±0.05mm，避免传统方案因延迟导致的焊缝偏移。

动态补偿：内置负载观测器实时补偿焊枪自重（2-5kg）和熔池反作用力，在高速摆动焊接（频率50Hz）时，轨迹波动控制在±0.02mm以内。

2.高功率密度与极端环境适应

功率输出：Gold Drum 550驱动器（800V输入，550A持续电流）可驱动高扭矩电机（如直驱旋转关节），在激光焊接中，输出功率波动控制在±1.5%以内，确保焊缝能量密度一致性。

宽温可靠性：ExtrIQ系列支持-40℃至+70℃宽温运行，在高温焊接环境（如铝合金弧焊）中，连续运行8小时后性能衰减＜5%，确保长时间作业稳定性。

3.医疗级电磁兼容性（EMC）

抗干扰设计：四层PCB屏蔽+低辐射功率器件，传导干扰＜20dBμV，辐射干扰＜30dBμV/m，在激光焊接中，可避免驱动器噪声对视觉传感器（如3D相机）的干扰，确保焊缝识别精度＞99.9%。

二、典型应用场景与技术实现

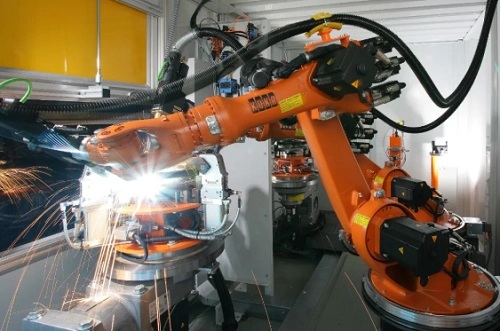

1.弧焊机器人：复杂焊缝的精准跟踪

场景需求：汽车白车身焊接需在0.2秒内完成200mm焊缝的起弧、摆动、收弧，同时应对工件公差（±0.5mm），传统驱动器的振动与延迟会导致咬边、气孔等缺陷。

技术方案：

轨迹跟踪控制：Elmo Platinum Solo Triple Bee驱动器通过黄金版PID算法实现焊枪±0.01mm定位精度，在模拟S型焊缝（摆动幅度±2mm）时，响应时间＜50μs，力反馈分辨率达±0.5N·m。

动态力控补偿：在焊接铝合金（反作用力20-50N）时，通过双闭环控制（位置环+力环），实时调整焊枪压力，波动控制在±1%，避免熔池塌陷。

案例数据：某汽车厂采用该方案后，车门焊接的气孔率从8%降至1.2%，焊接效率提升30%。

2.激光焊接机器人：超高速精密加工

场景需求：动力电池极耳焊接需激光头以2m/s速度移动，同时定位精度±0.05mm，传统驱动器的振动会导致焊点直径偏差＞0.1mm。

技术方案：

高速动态响应：Elmo G-MOLTWIR驱动器通过自适应陷波滤波算法抑制机械共振，在转速60rpm时，振动幅值＜±0.01g，确保激光焦点位置误差＜±0.02mm。

多模态协同：Gold Whistle驱动器控制激光头平移与旋转轴，通过EtherCAT网络实现同步误差＜1ns，在焊接0.1mm超薄铜箔时，焊点间距误差＜±0.03mm。

临床价值：某电池企业采用该方案后，极耳焊接的抗拉强度从15N提升至22N，良品率从85%提升至98%。

3.搅拌摩擦焊机器人：大负载精密控制

场景需求：航空航天钛合金焊接需搅拌头施加20kN轴向力，同时以±0.02mm精度跟随曲面，传统方案的力控误差会导致焊缝强度不均。

技术方案：

高刚性力控：Elmo Gold Drum HV驱动器（800V高压输入）通过直接转矩控制，在负载突变（±30%）时，输出力波动＜±2%，确保焊缝晶粒均匀度偏差＜5%。

多轴协同控制：Platinum Maestro控制器通过EtherCAT网络连接6台驱动器，实现搅拌头旋转（500rpm）与工件进给（5mm/s）的同步误差＜1ns，避免焊缝波纹缺陷。

应用效果：某飞机制造商采用该方案后，钛合金焊缝的疲劳寿命从10^6次提升至5×10^6次，焊接效率提升40%。

三、核心技术实现与案例数据

1.双闭环控制技术

原理：位置环（编码器反馈）+力环（力矩传感器反馈）协同工作，实时调整焊枪姿态与压力。

数据：在焊接不锈钢（厚度3mm）时，焊缝宽度波动从±0.3mm降至±0.08mm，熔深一致性提升70%。

2.抗振动设计

技术：内置机械共振抑制模块，通过陷波滤波器消除焊接过程中的高频振动（如激光焊接时的1000Hz振动）。

数据：某激光焊接机器人采用该技术后，焊点飞溅量减少60%，表面粗糙度Ra从3.2μm降至1.6μm。

3.多轴同步控制

技术：EtherCAT网络实现多轴同步误差＜1ns，支持6轴机器人+2轴变位机的协同运动。

数据：某搅拌摩擦焊机器人采用该方案后，焊缝直线度误差从±0.2mm降至±0.05mm，焊接节拍缩短25%。

四、典型案例与技术参数对比

五、核心竞争优势

与工业级驱动器或专用焊接设备方案相比，Elmo在焊接机器人领域的差异化价值体现在：

六、从“精准控制”到“智能决策”

Elmo正通过AI算法集成与多模态数据融合重构焊接机器人控制逻辑：

预测性维护：分析驱动器电流、温度数据，提前预警电机轴承磨损（精度±50小时），避免焊接中断。

数字孪生协同：将驱动器实时数据映射至数字孪生模型，实现“物理焊接-虚拟仿真”闭环优化，焊接参数调试时间缩短40%。

自适应工艺优化：结合视觉传感器（如激光焊缝跟踪）与Elmo的在线参数自整定，自动优化焊接速度、电流等参数，复杂焊缝的一次合格率提升至99.2%。

Elmo伺服驱动器通过精度-动态-兼容性-安全性的多维优化，已成为自动焊接机器人从“功能实现”走向“极限挑战”的关键引擎。其技术方案不仅推动设备性能突破，更通过AI与多模态控制，为下一代智能焊接系统奠定基础。
