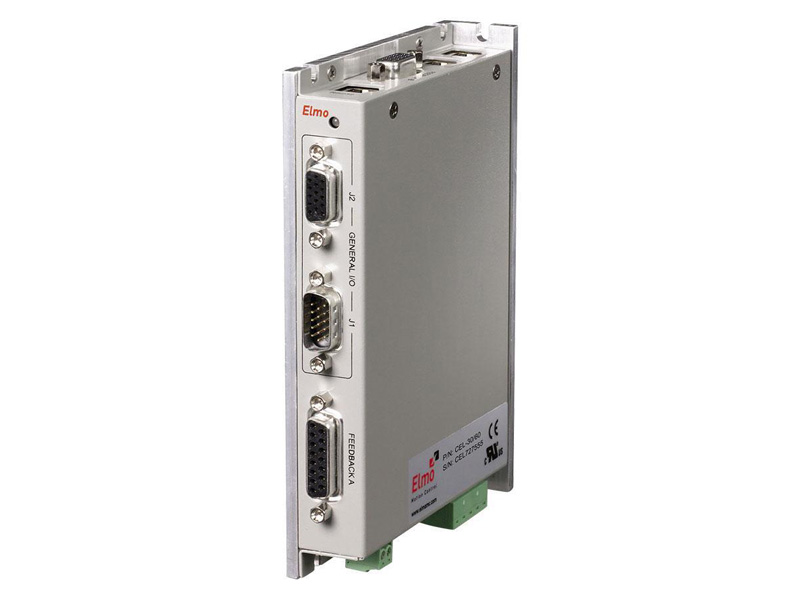

CEL-A3/100伺服驱动器

一、CEL-A3/100驱动器产品定位与系列归属

CEL-A3/100是Elmo Motion Control（以色列）SimplIQ-Cello系列的直流伺服驱动器，为紧凑型、高性价比的运动控制解决方案，专为工业机器人、自动化设备、精密仪器等场景设计，核心目标是解决传统驱动器“体积大、成本高、调试复杂”的痛点，满足中小功率电机（如直流有刷电机、无刷电机）的高精度控制需求。

二、CEL-A3/100核心参数与性能特点：

1.电源与功率：

•输入电压：100VDC（单相或三相兼容）；

•连续电流：3A（峰值电流约6A），适配100W-500W功率范围的电机（如直流有刷电机、无刷电机）；

•效率：采用硬开关技术，转换效率＞95%（比传统驱动器高5-10%），降低能耗。

2.控制性能：

•控制模式：支持位置、速度、转矩三种模式，满足“点动、追踪、恒力”等多样化需求；

•精度：位置精度±0.05mm（重复定位），速度波动＜0.1%（恒速模式）；

•响应：电流环带宽1000Hz（动态响应快，适应中低速运动场景）。

3.物理特性：

•尺寸：约100×80×30mm（超小体积，节省安装空间）；

•重量：约500g（轻量化设计，适配机器人关节、移动设备）；

•防护等级：IP42（防尘防溅水，适应工业环境）。

4.通信与扩展：

•接口：支持RS485、CANopen通信（多轴同步控制），兼容Elmo Composer软件（图形化编程，降低调试难度）

•反馈：支持增量编码器、绝对编码器（单闭环/双闭环控制），满足高精度定位需求。

三、典型应用场景

CEL-A3/100凭借“小体积、低成本、易调试”的特点，广泛应用于以下场景：

1.工业机器人：

•协作机器人关节：小体积适配机器人紧凑结构，支持“人机共舞”（安全扭矩关断功能）；

•焊接机器人：高精度轨迹控制（±0.05mm），适应复杂焊缝的精准焊接。

2.自动化设备：

•SMT贴片机：高速定位（＞0.5m/s），确保贴片精度（±0.05mm）；

•包装机：多轴同步控制（如4轴联动），实现产品的精准取放（误差＜0.1mm）。

3.精密仪器：

•医疗设备：手术机器人的器械驱动（如镊子、剪刀），支持“微操作”（力矩控制精度±0.1N·m）；

•半导体设备：晶圆搬运机器人的辅助轴控制（低功耗、高稳定性）。

四、技术优势

1.高功率密度：

采用定制化PCB设计，将电源模块、控制模块、驱动模块集成于一体，体积较传统驱动器缩小40%（如CEL-A3/100体积仅100×80×30mm），功率密度提升50%（3A/100VDC=0.3kW，体积0.0024m³，功率密度125W/L）。

2.易调试与编程：

支持ElmoComposer软件（图形化编程界面），无需编写代码即可设置参数（如电流环增益、速度环积分时间），调试时间缩短60%（比传统驱动器）。

3.高可靠性：

•过流保护（阈值6A）：防止电机过载；

•过热保护（阈值85℃）：自动降额运行，延长驱动器寿命；

•宽温域工作（-20℃至+70℃）：适应工业环境的极端温度。

CEL-A3/100作为Elmo SimplIQ-Cello系列的紧凑型直流伺服驱动器，以“小体积、低成本、易调试”的优势，成为工业机器人、自动化设备、精密仪器等领域的“运动控制首选”。其“高功率密度、高可靠性、易扩展”的特点，解决了传统驱动器“体积大、成本高、调试复杂”的痛点，助力企业提升生产效率（如自动化设备产能提升30%）、降低成本（如机器人关节空间节省40%）。
