BAS-A9/230R-4驱动器

一、BAS-A9/230R-4驱动器产品定位与系列

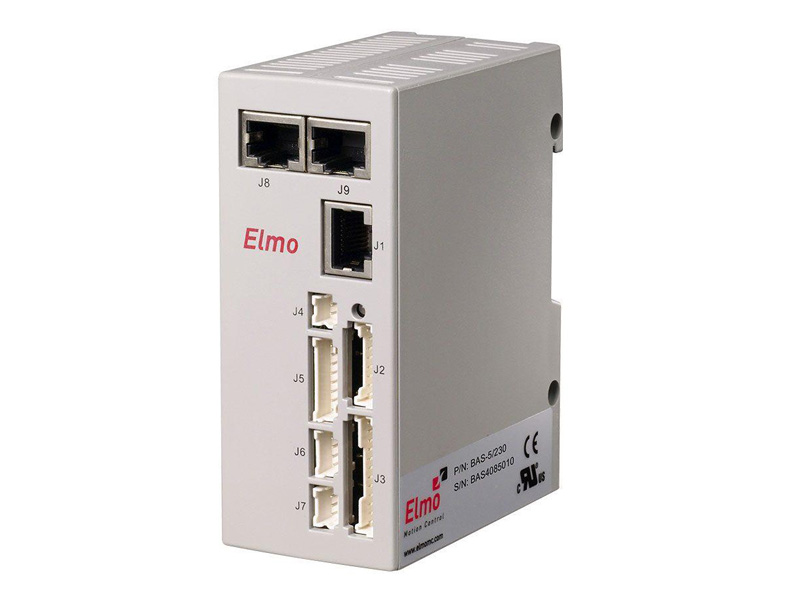

BAS-A9/230R-4是Elmo Motion Control（以色列）SimplIQ-Bassoon系列的交流输入伺服驱动器，为高功率密度、小体积的工业级运动控制解决方案，专为半导体设备、工业机器人、精密自动化等场景设计，核心目标是解决传统驱动器“功率与体积矛盾”“多轴同步难度大”等痛点。

二、BAS-A9/230R-4核心参数与性能特点：

1.电源与功率：

•输入电压：230VAC（单相/三相兼容）；

•连续功率：约1.8kW（峰值功率约3.6kW）；

•电流范围：支持9A连续电流（峰值18A），适配直流有刷电机、无刷电机、直线电机等多种负载。

2.控制性能：

•控制模式：支持位置、速度、转矩三种模式，满足“点动、追踪、恒力”等多样化需求；

•精度：位置精度±0.01mm（重复定位），速度波动＜0.01%（恒速模式）；

•响应：电流环带宽2500Hz（动态响应快，适应高速启停场景）。

3.物理特性：

•尺寸：约120×90×40mm（超小体积，节省安装空间）；

•重量：约600g（轻量化设计，适配机器人关节、移动设备）；

•防护等级：IP42（防尘防溅水，适应工业环境）。

4.通信与扩展：

•接口：支持CANopen、RS485通信（多轴同步控制）；

•编程：支持Elmo Composer软件（图形化编程，降低调试难度）。

三、典型应用场景

BAS-A9/230R-4凭借“小体积、高功率、高精度”的特点，广泛应用于以下场景：

1.半导体制造：

•晶圆搬运机器人：多轴同步控制（如4轴联动），实现晶圆的精准取放（误差＜0.02mm）；

•光刻机调焦系统：高动态响应（2500Hz电流环），确保光学元件微米级对齐。

2.工业机器人：

•协作机器人关节：直接嵌入关节模块，节省70%空间，支持“人机共舞”（安全扭矩关断STO功能）；

•焊接机器人：高精度轨迹控制（±0.05mm），适应复杂焊缝的精准焊接。

3.精密自动化：

•SMT贴片机：高速定位（＞1.5m/s），确保贴片精度（±0.05mm）；

•医疗设备：手术机器人的器械驱动（如镊子、剪刀），支持“微操作”（力矩控制精度±0.1N·m）。

四、技术优势

1.高功率密度：

采用GaN（氮化镓）功率器件，体积较传统驱动器缩小50%（如BAS-A9/230R-4体积较BAS-A5/230-4缩小约30%），功率密度提升2倍（1.8kW/0.043m³=41.8kW/m³）。

2.多轴同步控制：

支持EtherCAT总线（循环时间100μs），多轴（如4轴）同步误差＜10μs，满足“协同作业”需求（如机器人搬运、半导体封装）。

3.智能保护功能：

•过流保护（阈值18A）：防止电机过载；

•过热保护（阈值85℃）：自动降额运行，延长驱动器寿命；

•STO（安全扭矩关断）：符合ISO13849-1PLd标准，确保人员安全。

五、与同系列型号的区别

BAS-A9/230R-4是BAS-A系列的升级版本（较BAS-A5/230-4、BAS-A6/230-4），主要改进如下：

BAS-A9/230R-4作为Elmo SimplIQ-Bassoon系列的高功率型号，以“高功率密度、小体积、高精度”的优势，成为半导体、工业机器人、精密自动化等领域的“运动控制首选”。其“多轴同步、智能保护、高功率密度”的特点，解决了传统驱动器“功率与体积矛盾”“多轴同步难度大”等痛点，助力企业提升生产效率（如半导体封装效率提升30%）、降低成本（如机器人关节空间节省70%）。
