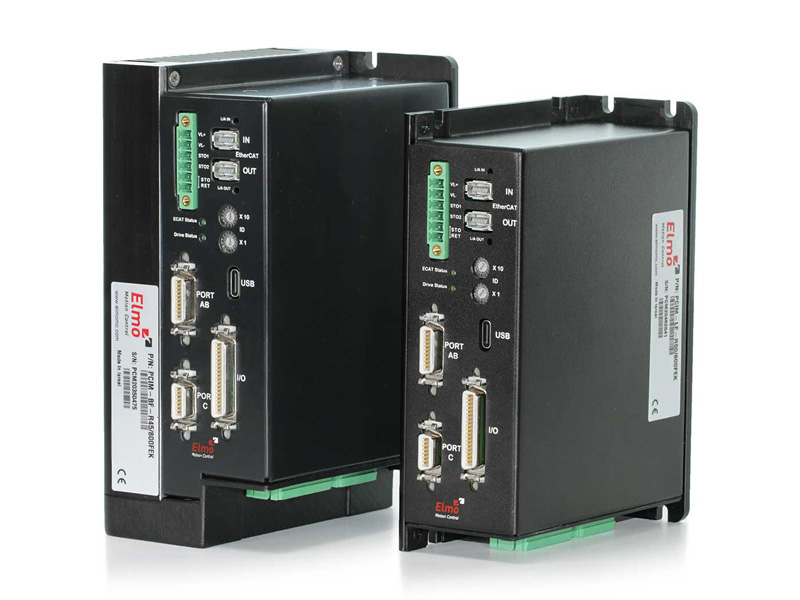

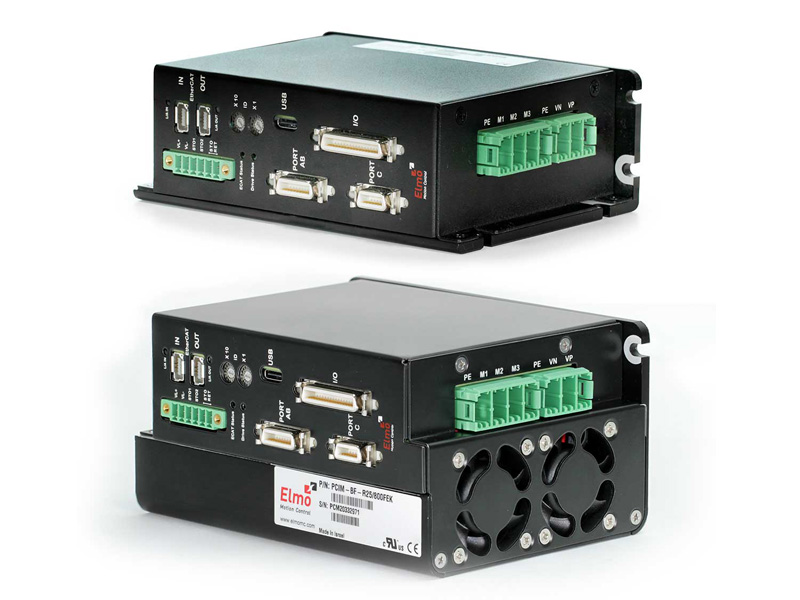

PCIM-BF-R50/800FEKQ-A1驱动器

PCIM-BF-R50/800FEKQ-A1是Elmo Motion Control公司Platinum-Cimbasso系列的大功率工业级伺服驱动器，专为高压、高功率密度场景设计，融合了Platinum系列特有的高精度控制算法、工业级可靠性与先进安全功能，适合驱动大型伺服电机实现重型负载的精密运动控制。以下基于该系列技术特性及行业应用规律展开解析：

一、核心技术与电气参数

1.功率输出与电源特性

电流能力：连续电流50ARMS，峰值电流100A（2倍过载，持续15秒），可驱动峰值功率达40kW的电机（基于800VDC输入推算），适配20-30kW级大功率伺服电机（如130系列永磁同步电机、大型线性电机）。

供电范围：标称800VDC输入，支持600-900VDC宽幅直流电源，兼容工业高压直流母线、光伏逆变器或储能系统供电，无需辅助电源即可启动，简化高功率系统集成。

效率与散热：标称效率>98.5%，采用模块化水冷散热设计（可选风冷），持续运行时外壳温度<60°C（环境温度40°C），体积约350×200×120mm，功率密度达0.7kW/cm³，适合大功率设备的紧凑安装。

2.运动控制性能

控制模式：支持电流环、速度环、位置环（含电子齿轮、凸轮同步、多轴插值、预设轨迹规划），适配交流永磁同步电机、直流无刷电机及大功率线性电机，尤其适合高惯量负载（如大型轧辊、重型工作台）的精密控制。

动态响应：电流环带宽最高6kHz，速度环带宽400Hz，位置环带宽100Hz，配合Platinum系列“自适应控制算法”，阶跃响应时间<5ms，重复定位精度可达±5μm，高速运行时速度波动<±0.1%，满足重型设备的高精度轨迹跟踪需求。

反馈兼容性：内置多协议反馈接口，支持EnDat2.2（24位绝对式）、HiperfaceDSL（单电缆反馈）、增量式编码器（最高1MHz脉冲频率）、旋转变压器及光栅尺信号（需扩展模块），反馈信号采用光电隔离（隔离电压2.5kV），抗干扰能力强。

3.通信与安全特性

协议支持：标配EtherCAT（CoE协议），支持100Mbps实时通信，同步精度±100ns；兼容PROFINET、ModbusTCP/IP（可选扩展），可与工业PLC、DCS系统无缝对接，适应大型工业网络架构。

安全功能：集成STO（安全扭矩关闭，SIL3/PLe）、SS1（安全停止1）与SOS（安全操作停止）功能，安全电路响应时间<20ms，符合ENISO13849-1与IEC61508标准，满足重型机械的安全合规要求（如紧急制动、防护联锁）。

I/O资源：16路数字输入（含4路安全输入，光耦隔离5kV）、12路数字输出（继电器/晶体管混合，最大2A）、4路16位模拟输入（±10V，采样率10kHz）、2路模拟输出，支持脉冲方向指令（最高2MHz）和同步触发（多轴协同误差<50ns）。

二、典型应用场景

1.重型工业机械

在大型数控龙门铣床的进给轴驱动中，PCIM-BF-R50/800FEKQ-A1可驱动大功率伺服电机实现高速切削（进给速度>30m/min）与重型负载（>5000kg）的精密定位（重复定位误差<±10μm），通过EtherCAT与数控系统同步，加工效率提升25%。其宽电压特性适配工厂高压直流母线，减少电源转换损耗。

2.新能源装备

风电叶片加工机床的旋转工作台驱动中，需控制10吨级负载实现低速大扭矩运动（转速0.1-10rpm，扭矩波动<±1%），驱动器的高电流输出能力可满足启动扭矩需求，“动态惯量补偿”算法抵消负载变化对精度的影响，配合安全功能确保工作台紧急停机时的制动可靠性。

3.冶金与材料加工

宽厚板轧机的压下辊伺服系统中，需实时调节轧制压力（控制精度±0.5%）并同步多辊运动，驱动器通过EtherCAT与PLC通信，快速响应轧制力反馈信号（响应时间<10ms），减少钢板厚度偏差，同时水冷散热设计适应轧机车间高温环境（50°C）。

4.大型自动化生产线

汽车车身焊接机器人的行走轴驱动中，驱动重载机器人（负载>1000kg）沿轨道高速移动（速度>1m/s），定位误差<±5mm，通过多轴同步控制（同步误差<100ns）实现多机器人协同焊接，生产节拍缩短15%，STO功能确保人员靠近时快速停机。

三、配置与调试工具

1.Elmo Application Studio(EAS)工业版

Platinum系列专属调试软件，核心功能包括：

大功率负载优化：内置“高惯量负载调谐”模块，自动识别负载惯量（电机惯量的1-100倍）并优化PID参数与前馈补偿，减少超调与震荡（调整时间缩短40%）。

多轴协同编程：支持复杂轨迹规划（如3D空间圆弧插值、电子齿轮比动态调整），通过“MotionLink”功能实现多驱动器同步（同步误差<50ns），适合大型设备的多轴联动控制。

热管理监控：实时监测功率模块温度、冷却水流量与压力，智能预警过热风险，可自动限制输出电流（限流阈值可调），避免驱动器过载损坏。

2.硬件集成特性

模块化设计：电源、控制、反馈接口分离，支持热插拔（需断电操作），便于现场维护与升级；可选配能量回馈单元（将制动能量反馈至电网，节能>20%）。

全面诊断功能：内置故障记录器（存储最近200条故障信息），支持通过EtherCAT读取详细故障代码（如过流原因、反馈异常类型），配合EAS软件的“故障树分析”工具，平均故障排查时间缩短至1小时。

四、注意事项与扩展建议

1.安装环境

工作温度范围0-50°C（水冷）/0-40°C（风冷），湿度<90%RH（无冷凝），安装时需预留至少50mm散热间隙，水冷系统建议使用去离子水（conductivity<10μS/cm），流量≥2L/min。

2.电源与通信配置

输入侧需配置高压直流断路器（额定电流≥63A）、浪涌保护器（800VDC级）及EMI滤波器（推荐Elmo原厂EMC-P50），确保电网波动下的稳定运行。

EtherCAT总线需使用双绞屏蔽电缆（阻抗100Ω±20%），屏蔽层单端接地（接地电阻<4Ω），长距离（>100m）需加中继器以保证同步精度。

3.替代与升级

更高功率需求：同系列PCIM-BF-R60/800FEKQ-A1（连续电流60A）可提供更高输出，适配40kW级电机。

极端环境适配：选择-E版本（-20~60°C宽温），适应高低温工业场景（如户外风电设备、高温车间）。

PCIM-BF-R50/800FEKQ-A1凭借“高功率密度+精密控制+工业级可靠性”的组合优势，在重型工业机械、新能源装备与冶金加工领域具有显著竞争力。实际应用中建议通过EAS工业版进行电机-驱动器匹配测试，重点优化高惯量负载下的动态响应与散热设计，以充分发挥其性能潜力。
