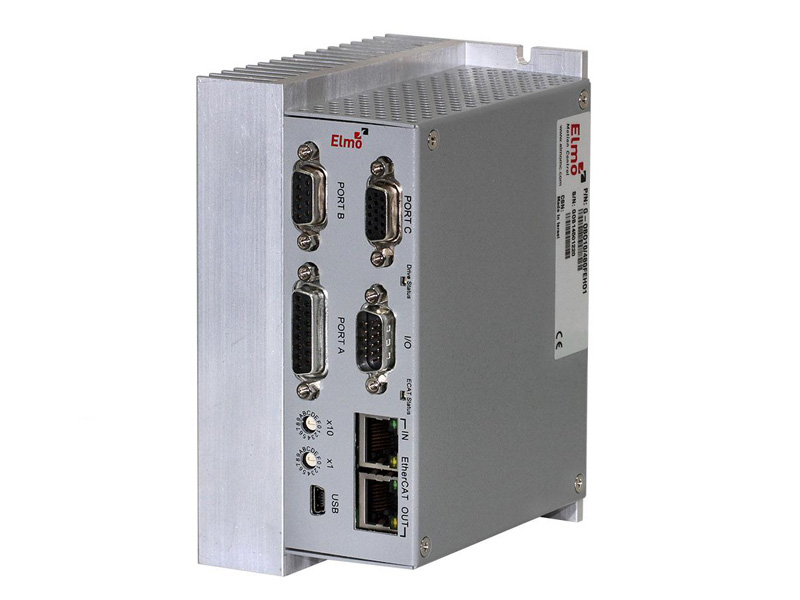

G-OBO13/230FEHN驱动器

G-OBO13/230FEHN驱动器属于Elmo Gold Oboe系列，专为高动态性能和紧凑型应用设计：

一、电气参数

输入电压：单相或三相230VAC（宽范围支持198-264VAC），直接适配工业电网供电，无需额外变压器。

持续输出电流：13A（正弦波RMS电流），可驱动峰值功率超过10,000W的电机（如直驱电机或高惯量负载）。

峰值电流：20A（短时脉冲输出，约为持续电流的1.5倍），适应快速启停和高加速度场景。

效率：额定负载下效率>98%，支持能量再生制动，降低能耗。

输出电压：可达直流母线电压的95%，频率范围2-20kHz，支持平滑的矢量控制。

二、控制与通信

控制模式：支持电流、速度、位置三闭环控制，兼容脉冲+方向、模拟量（±10V）及软件指令输入。

反馈类型：

FE后缀解析：根据搜索资源，FE可能代表EnDat2.2绝对式编码器（如G-OBO6/230FEHN2的接线图中明确使用EnDat反馈）。

-支持单环/双环配置：增量式编码器（最高24位）、旋转变压器、霍尔传感器等，支持龙门控制（误差补偿精度达微米级）。

通信接口：

-标配EtherCAT和CANopen（CiA402协议），支持实时运动控制网络。

-调试接口：USB2.0（用于参数配置）及RS-232（可选）。

三、硬件与环境

处理器：专用运动控制芯片，电流环响应时间40μs，位置环80μs，支持高速轨迹插补（如S曲线、电子齿轮）。

I/O接口：

-数字输入（DI）：6路（可配置为STO安全输入）。

-数字输出（DO）：2路（集电极开路，支持报警信号）。

-模拟输入（AI）：1路（±10V，用于速度指令）。

辅助电源：需外接24VDC（±10%），用于控制电路及智能风扇供电。

尺寸与重量：

-体积：72mm×140mm×110mm（约1.1L），重量1.1kg，可直接安装在电机附近，减少线缆长度。

-散热设计：内置智能风扇（仅在高温时启动），延长寿命并降低噪音。

工作环境：

-温度：-25°C至+60°C（无风扇时），0°C至+40°C（带风扇）。

-防护等级：IP20（标准），可选IP65版本（需定制）。

四、功能特性

安全功能：

STO（安全扭矩关闭）：符合SIL2/PLd标准，通过双路硬件冗余实现紧急停机。

-过压/欠压、过流、过热、编码器断线等多重保护。

编程与调试：

-软件工具：Elmo Application StudioII，支持参数可视化、实时示波器及运动轨迹仿真。

-存储容量：内置32KB用户存储空间，可存储多组电机参数及运动程序。

电磁兼容性：低EMI设计，符合EN61800-3标准，适用于敏感环境。

五、应用场景

工业机器人：SCARA、协作机器人（cobot）的关节驱动，支持高精度轨迹跟踪。

半导体设备：晶圆搬运、检测设备的纳米级定位控制。

包装机械：高速分拣、贴标机的伺服同步控制。

医疗仪器：MRI设备、手术机器人的低噪音、高可靠性驱动。

六、型号解析

G-OBO13/230FEHN：

G：Gold系列（高端产品线）。

OBO：Oboe子系列（AC输入伺服驱动器）。

13：持续输出电流13A（RMS）。

230：额定输入电压230VAC。

如需精确数据，请以monotion官方文档或产品标签为准。
