Elmo驱动器Gold系列
面板安装，基于网络紧凑型伺服驱动器，可输出从6 A/400 V 到 16 A/800 V电流
产品详情
Gold DC Trombone是紧凑型面板安装型数字伺服驱动器，重量650g(22.9oz)，可提供高达10kW的连续功率。
这款先进的高功率密度伺服驱动器设计采用最高400VDC或800VDC高电压直流电源，可直接接入电源，无需变压器。先进的网络功能、内置安全功能和高功率密度，可以和运动控制器实现本地智能。Gold DC Trombone通过一个18V–30V隔离直流电源（不附带）供电，智能控制供电算法支持驱动器仅通过一个电源工作，逻辑电路无需辅助供电。
可以使用Elmo's Gold Maestro（非常出色的分布网络控制器）与Elmo的gold系列智能驱动器搭配使用，可完成非常有挑战的多轴应用系统，并减少开发周期同时提高系统性能。
Gold DC伺服驱动器的亮点:
拥有Gold系列核心运动控制技术
超紧凑，高功率密度
高效率高带宽性能
多个通信方式：EtherCAT、CANopen、USB、Ethernet
支持多种编码器反馈
高级滤波器和增益调节组合可以增强系统的动态性能
矢量控制正弦换相
其他冷却选择，用于高要求应用
带散热片的外部散热器（部件号带选项-2）
带散热片和风扇的外部散热器（部件号带选项-1）
| 特点 | 单位 | 6/400 | 12/400 | 16/400 | R17/400 | R22/400 |
| 最小供电电压 | VDC | 部件号中有 A、H、S 或 T*：50 部件号中有 0 或 1：100 | ||||
| 额定供电电压 | VDC | 325 | ||||
| 最大供电电压 | VDC | 400 | ||||
| 最大连续功率输出 | kW | 2 | 4 | 5 | 5.5 | 7 |
额定功率下的效率 （标称条件下） | % | > 98 | ||||
| 辅助供电电压选择 | VDC | 18 V 至 30 V 仅针对控制供电 A/H/S/T 选项型号 | ||||
| 辅助电源 | VA | 7 | ||||
连续电流限制 (Ic) 正弦波振幅/梯形直流换相 | A | 6 | 12 | 16 | 17 | 22 |
正弦连续均方根 电流限制 (Ic) | A | 4.2 | 8.5 | 11.3 | 12 | 15.5 |
| 峰值电流 | A | 2 x Ic | 没有峰值 | |||
| 特点 | 单位 | 8/800 | 12/800 | R11/800 | R16/800 |
| 最小供电电压 | VDC | A, H, S, or T Option in P/N*: 95+ | |||
| 额定供电电压 | VDC | 560 for 400 VAC 680 for 480 VAC | |||
| 最大供电电压 | VDC | 780 | |||
| 最大连续功率输出 | kW | 5 | 7.5 | 7 | 10 |
额定功率下的效率 （标称条件下） | % | > 98 | |||
| 辅助供电电压选择 | VDC | 18 V 至 30 V 仅针对控制供电 A/H/S/T 选项型号 | |||
| 辅助电源 | VA | 7 | |||
连续电流限制 (Ic) 正弦波振幅/梯形直流换相 | A | 8 | 12 | 11 | 16 |
| 正弦连续均方根电流限制 (Ic) | A | 5.7 | 8.5 | 7.8 | 11.3 |
| 峰值电流 | A | 2 x Ic | 没有峰值 | ||

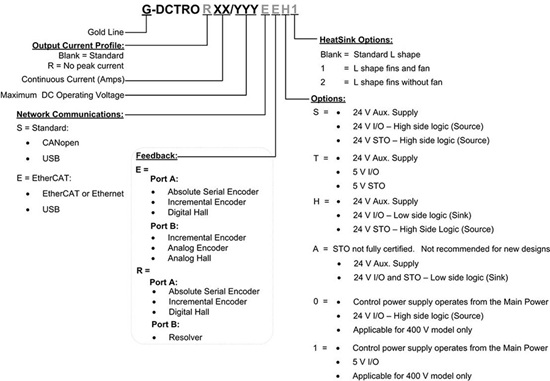

* 如果有 24 V 控制供电，则型号中有 A、H、S 或 T 选项。如果有 0 或 1 选项，控制供电使用主电源工作。
