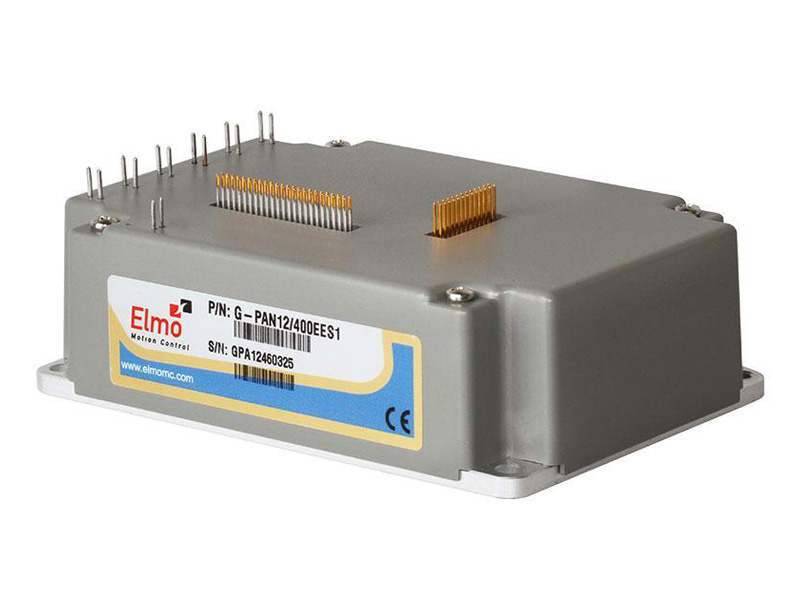

Gold-Panther驱动器

超紧凑型高压伺服驱动器高达16A/800VDC和高达22A/400VDC 高达10kW的定性功率-40C至+70C，振动高达14GRMS 设计、鉴定、验证、制造和测试可承受极端环境 GoldPanther-GoldLine智能伺服驱动器-设

咨询电话：135-2433-6395

微信：monotion123邮箱：info@monotion.com

产品详情

Gold Panther在极端环境条件下满足高水平的运动控制应用，提供顶级伺服性能、先进的网络、内置安全和高功率密度，结合功能齐全的运动控制器和本地智能和内置安全，所有这些都在一个非常小而高效的包装中。

Gold Panther设计用于在极端环境条件下运行。

Gold Panther仅重300克，可作为独立设备或实时网络上分布式配置的多轴系统的一部分使用直流电源运行。

与所有Gold Line产品一样，它可以使用Elmo Application Studio（EAS）软件环境轻松配置和调整，并且可以用Elmo运动控制语言完全编程。

Gold Panther有多种型号，具有多种额定功率选项、多种通信选项、反馈选项和I/O配置可能性。

配套电源ELP-30。

Gold Panther亮点：

Gold Line核心运动控制技术

超紧凑，具有同类产品中高功率密度

驱动任何伺服电机，连续功率高达5000W，峰值功率高达10000W

现场总线通信：EtherCAT、CANopen

RS232、RS422、USB、以太网、，

支持多种反馈传感器

高级滤波和增益调度选项，可增强动态性能。

效率极高，超过99%

Feature	Units	12/400	16/400	R17/400	R22/400	8/800	12/800	R11/800	R16/800
Minimum supply voltage	VDC	*For S or T type = 50 For 0 or 1 suffix type = 100				*For S or T type = 95
Nominal supply voltage	VDC	325				560 for 400 VAC 680 for 480 VAC
Maximum supply voltage	VDC	400				780
Maximum continuous power output	W	Up to 10 kW of continuous qualitative power
Efficiency at rated power (at nominal conditions)	%	> 98
Auxiliary supply voltage option	VDC	18 to 30 VDC (only in S or T type)
Auxiliary power supply	VA	≤5 VA without external loading ≤8 VA with full external loading
Continuous current limit (Ic) Amplitude sinusoidal/DC trapezoidal commutation	A	12	16	17	22	8	12	11	16
Sinusoidal continuous RMS current limit (Ic)	A	8.5	11.3	12	15.5	5.7	8.5	7.8	11.3
Peak current limit	A	2 x Ic		No peak		2 x Ic		No peak
Weight	g (oz)	300 g (10.6 oz)
Dimensions	mm (in)	111 x 76 x 34 (4.37" x 3" x 1.34")
Digital in/Digital out/ Analog in		6/4/1
Mounting method		PCB Mounted

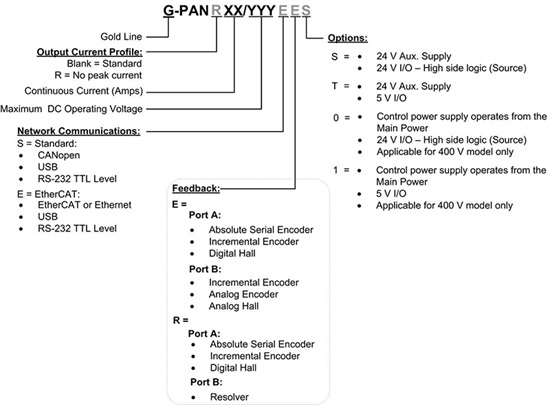

Gold-Panther驱动器(图1)
