CEL-A10/200驱动器

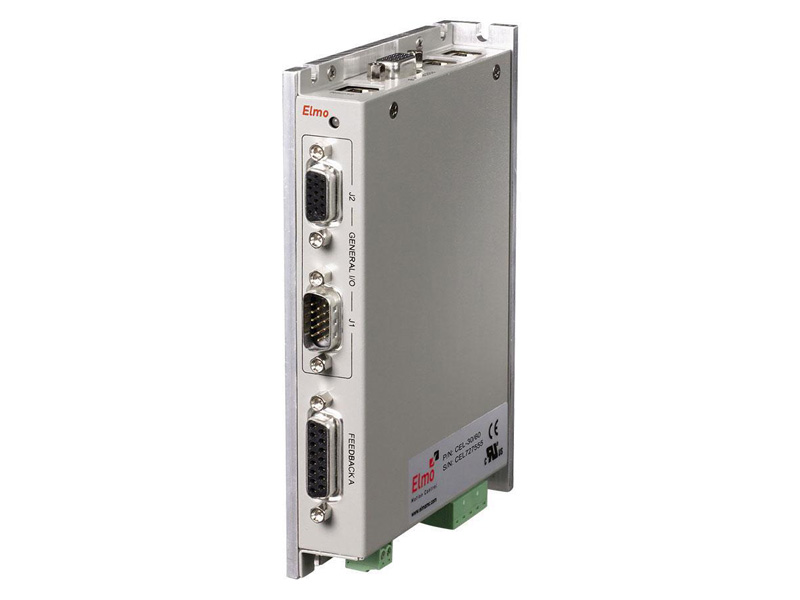

CEL-A10/200是Elmo Motion Control公司SimplIQ-Cello系列中的一款高性能伺服驱动器，专为工业自动化场景设计，尤其适合需要高精度控制和紧凑安装的应用：

一、核心技术与功能特性

1.SimplIQ运动控制技术

该驱动器集成了Elmo自主研发的SimplIQ核心技术，支持电流、速度、位置及高级位置模式（如电子齿轮、凸轮曲线），可适配直流有刷、无刷及线性电机。其电流环带宽高达2.5kHz，速度环带宽350Hz，位置环带宽80Hz，能够实现微秒级响应，满足高动态运动需求（如半导体设备中的快速定位）。

2.电气参数与功率密度

供电范围：10-195VDC（标称170VDC），兼容宽幅直流电源输入，支持智能电源管理算法，无需额外24V辅助供电即可运行。

输出能力：连续电流10A（RMS），峰值电流21A，可驱动峰值功率达3400W的电机。

效率与散热：标称效率>97%，无额外散热片时可输出75%功率，紧凑设计（150×25.4×105mm）适合密集安装。

3.通信与接口

协议支持：RS-232、CANopen（DS402/DS305），可扩展EtherCAT等实时总线（需确认型号配置）。

I/O资源：10路数字输入、5路数字输出、2路模拟输入，支持差分编码器（如Hiperface、EnDat）及霍尔传感器反馈。

二、典型应用场景

1.精密机械与机器人

适用于协作机器人关节驱动（如SCARA机器人），其高动态响应和多模式控制可实现平滑轨迹跟踪。例如，在3C产品装配中，配合ElmoComposer软件的实时调试功能，可优化电机加减速曲线，减少振动并提升重复定位精度（<±5μm）。

2.半导体与电子制造

在晶圆检测设备中，CEL-A10/200驱动线性电机实现纳米级精度的扫描运动。其支持的“预先位置模式”可通过内部缓冲区存储多段运动指令，减少上位机通信负载，提升系统吞吐量。

3.医疗与实验室设备

驱动高精度离心机或显微镜载物台时，驱动器的低噪声特性（PWM频率22kHz）和宽温工作范围（0-40°C）确保设备在敏感环境下稳定运行。

4.包装与印刷机械

在标签贴标机中，通过CANopen总线与PLC同步，实现色标追踪和张力控制。其电子凸轮功能可替代传统机械凸轮，简化结构并降低维护成本。

三、配置与调试工具

1.Elmo Composer软件

这是官方提供的图形化配置工具，支持参数整定、实时波形监控和自定义运动逻辑编程。例如，用户可通过内置的“自动调谐”功能优化PID参数，或编写脚本实现复杂的多轴协同运动。

2.硬件接口设计

驱动器提供可拆卸式端子排，支持快速接线。其“智能启动”功能可自动识别电机类型并配置默认参数，减少初始调试时间。对于多轴系统，可通过CANopen网络实现分布式控制，降低布线复杂度。

四、注意事项与扩展建议

1.环境兼容性

驱动器工作温度为0-40°C，如需在-20°C以下或高湿度环境使用，需选择扩展型号（如Cello Extreme系列）。安装时应避免电磁干扰，建议与变频器等强电设备保持至少30cm间距。

2.替代方案对比

若需更高功率密度，可考虑Elmo的Tuba系列（支持230VDC输入）；对于EtherCAT实时总线需求，Gold系列伺服驱动器提供更优的同步性能。

3.固件更新

定期通过Elmo官网下载最新固件（如V2.5.1版本优化了通信稳定性），更新后需重启设备以生效。

五、行业实践参考

在某锂电池极片涂布设备中，CEL-A10/200驱动高精度计量泵，通过CANopen总线与PLC实时同步，实现涂布厚度误差<±1%。其“动态电流限制”功能可防止电机过载，延长设备寿命。用户反馈，配合Composer软件的波形记录功能，可快速分析涂布过程中的异常波动，优化工艺参数。
