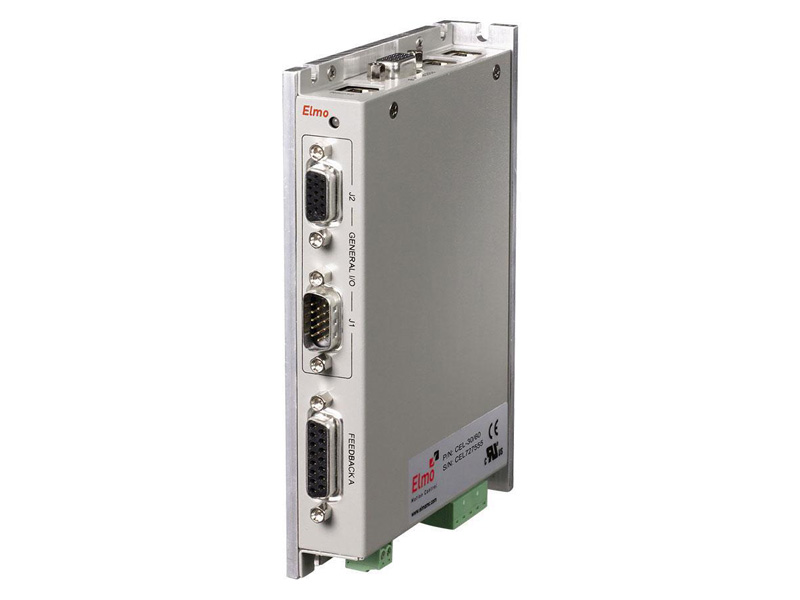

CEL-A15RMS/100I驱动器

CEL-A15RMS/100I是Elmo Motion Control公司SimplIQ-Cello系列中的高性能伺服驱动器，专为高功率密度需求场景设计。以下是基于技术文档和行业实践的详细解析：

一、核心技术与电气参数

1.功率输出与电流特性

连续电流：15ARMS（均方根值），峰值电流30A，可驱动峰值功率达3400W的电机。

供电范围：85VDC标称电压，支持40-95VDC宽幅输入，兼容工业直流电源系统。其智能电源管理算法无需额外24V辅助供电即可运行。

效率与散热：标称效率>97%，无额外散热片时可输出100%功率（连续电流下），紧凑设计（150×25.4×105mm）适合密集安装。

2.运动控制性能

控制模式：支持电流、速度、位置及高级位置模式（如电子齿轮、凸轮曲线），适配直流有刷、无刷及线性电机。

动态响应：电流环带宽2.5kHz，速度环带宽350Hz，位置环带宽80Hz，可实现微秒级响应，满足半导体设备中纳米级定位需求。

3.通信与接口

协议支持：标配RS-232和CANopen（DS402/DS305），可通过扩展模块支持EtherCAT等实时总线（需定制型号）。

I/O资源：10路数字输入、5路数字输出、2路模拟输入，支持差分编码器（如Hiperface、EnDat）及霍尔传感器反馈。

二、典型应用场景

1.物流与自动化设备

在AGV（自动导引车）驱动系统中，CEL-A15RMS/100I的高动态响应和宽电压输入特性可适应复杂工况。例如，某电商分拣中心采用该驱动器实现AGV精准启停和路径跟踪，配合CANopen总线与PLC同步，定位误差<±2mm。

2.机床与精密加工

驱动高速主轴或直线电机时，其电流环带宽优势可减少振动，提升加工表面质量。在某数控磨床应用中，通过ElmoComposer软件优化PID参数后，重复定位精度达±3μm。

3.机器人关节驱动

协作机器人关节控制中，驱动器的低噪音特性（PWM频率22kHz）和紧凑设计可集成于关节内部。例如，某7轴协作机器人采用该驱动器，实现高负载下的平滑运动和快速制动。

4.新能源设备

在锂电池极片涂布设备中，CEL-A15RMS/100I驱动计量泵通过CANopen总线与涂布头实时同步，实现涂布厚度误差<±1%。其动态电流限制功能可防止电机过载，延长设备寿命。

三、配置与调试工具

1.Elmo Composer软件

图形化界面支持参数整定、实时波形监控和自定义运动逻辑编程。例如，用户可通过“自动调谐”功能优化PID参数，或编写脚本实现多轴协同运动。软件内置的波形记录功能可捕捉异常波动，辅助工艺优化。

2.硬件接口设计

可拆卸式端子排支持快速接线，“智能启动”功能自动识别电机类型并配置默认参数。对于多轴系统，可通过CANopen网络实现分布式控制，降低布线复杂度。

四、注意事项

1.环境兼容性

驱动器工作温度为0-40°C，如需在-20°C以下或高湿度环境使用，需选择扩展型号（如CelloExtreme系列）。安装时应避免电磁干扰，建议与变频器等强电设备保持至少30cm间距。

2.替代方案对比

若需更高功率密度，可考虑Elmo的Tuba系列（支持230VDC输入）。

对于EtherCAT实时总线需求，Gold系列伺服驱动器提供更优的同步性能（需定制型号）。

3.固件更新

定期通过Elmo官网下载最新固件（如V2.5.1版本优化了通信稳定性），更新后需重启设备以生效。固件升级可提升抗干扰能力和新功能支持。

五、行业实践参考

在某汽车零部件生产线中，CEL-A15RMS/100I驱动高精度旋转工作台，通过CANopen总线与PLC同步实现多工位协作。用户反馈，配合Composer软件的实时监控功能，可快速识别机械间隙并调整电子齿轮比，将加工节拍缩短15%。
