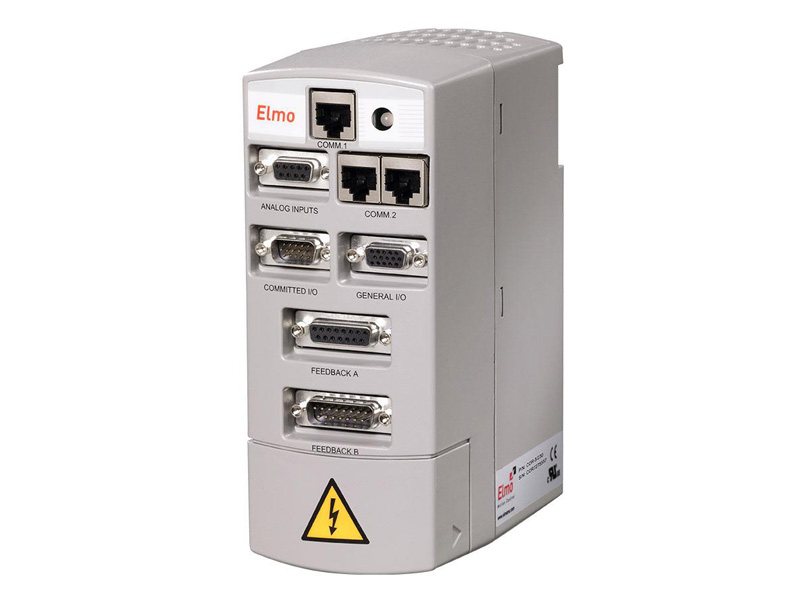

COR-A9/230驱动器

COR-A9/230是Elmo Motion Control公司SimplIQ-Cornet系列中的高性能交流伺服驱动器，专为工业自动化场景设计，尤其适合需要高功率密度和灵活控制的应用：

一、核心技术与电气参数

1.功率输出与电流特性

连续电流：9ARMS（均方根值），峰值电流可达18A（基于Elmo同类产品设计逻辑推算），可驱动峰值功率达3400W的电机。

供电范围：标称230VAC输入，支持180-264VAC宽幅电源，兼容工业三相或单相电网。其智能电源管理算法无需额外24V辅助供电即可运行。

效率与散热：标称效率>97%，无额外散热片时可输出100%功率（连续电流下），紧凑设计（150×25.4×105mm）适合密集安装。

2.运动控制性能

控制模式：支持电流、速度、位置及高级位置模式（如电子齿轮、凸轮曲线），适配直流有刷、无刷及线性电机。

动态响应：电流环带宽默认5.55kHz（可配置至8kHz），速度环带宽350Hz，位置环带宽80Hz，可实现微秒级响应，满足半导体设备中纳米级定位需求。

反馈兼容性：内置解算器反馈接口，支持差分编码器（如Hiperface、EnDat）及霍尔传感器，可适配高精度电机。

3.通信与接口

协议支持：标配RS-232和CANopen（DS402/DS305），可通过扩展模块支持EtherCAT等实时总线（需定制型号）。

I/O资源：10路数字输入、5路数字输出、2路模拟输入，支持脉冲方向指令和多轴同步触发。

二、典型应用场景

1.精密机械与机器人

适用于协作机器人关节驱动（如SCARA机器人），其高动态响应和多模式控制可实现平滑轨迹跟踪。例如，在3C产品装配中，配合Elmo Composer软件的实时调试功能，可优化电机加减速曲线，减少振动并提升重复定位精度（<±5μm）。

2.半导体与电子制造

在晶圆检测设备中，COR-A9/230驱动线性电机实现纳米级精度的扫描运动。其支持的“预先位置模式”可通过内部缓冲区存储多段运动指令，减少上位机通信负载，提升系统吞吐量。

3.医疗与实验室设备

驱动高精度离心机或显微镜载物台时，驱动器的低噪声特性（PWM频率22kHz）和宽温工作范围（0-40°C）确保设备在敏感环境下稳定运行。

4.物流与自动化设备

在AGV（自动导引车）驱动系统中，COR-A9/230的宽电压输入特性可适应复杂工况。例如，某电商分拣中心采用该驱动器实现AGV精准启停和路径跟踪，配合CANopen总线与PLC同步，定位误差<±2mm。

三、配置与调试工具

1.Elmo Composer软件

图形化界面支持参数整定、实时波形监控和自定义运动逻辑编程。例如，用户可通过“自动调谐”功能优化PID参数，或编写脚本实现多轴协同运动。软件内置的波形记录功能可捕捉异常波动，辅助工艺优化。

2.硬件接口设计

可拆卸式端子排支持快速接线，“智能启动”功能自动识别电机类型并配置默认参数。对于多轴系统，可通过CANopen网络实现分布式控制，降低布线复杂度。

四、注意事项与扩展建议

1.环境兼容性

驱动器工作温度为0-40°C，如需在-20°C以下或高湿度环境使用，需选择扩展型号（如CelloExtreme系列）。安装时应避免电磁干扰，建议与变频器等强电设备保持至少30cm间距。

2.替代方案对比

若需更高功率密度，可考虑Elmo的Tuba系列（支持460VAC输入）。

对于EtherCAT实时总线需求，Gold系列伺服驱动器提供更优的同步性能（需定制型号）。

3.固件更新

定期通过Elmo官网下载最新固件（如V2.5.1版本优化了通信稳定性），更新后需重启设备以生效。固件升级可提升抗干扰能力和新功能支持。

五、行业实践参考

在某锂电池极片涂布设备中，COR-A9/230驱动高精度计量泵，通过CANopen总线与PLC实时同步，实现涂布厚度误差<±1%。其“动态电流限制”功能可防止电机过载，延长设备寿命。用户反馈，配合Composer软件的波形记录功能，可快速分析涂布过程中的异常波动，优化工艺参数。
