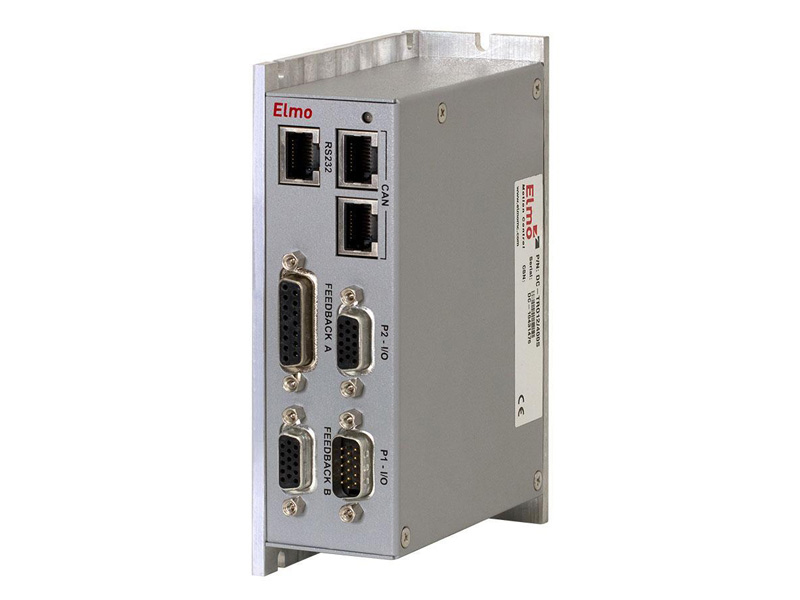

DC-TROA12/400IS驱动器

一、DC-TROA12/400IS驱动器产品定位与系列

DC-TROA12/400IS是Elmo Motion Control（以色列）SimplIQ-DC-Trombone系列的高功率密度伺服驱动器，专为工业机器人、自动化设备、半导体制造等高端场景设计，核心目标是解决传统驱动器“功率与体积矛盾”“多轴同步难度大”等痛点，满足中小功率电机（如直流有刷、无刷电机）的高精度、高动态控制需求。

二、DC-TROA12/400IS核心参数与性能特点：

1.电源与功率：

•输入电压：400VDC（单相或三相兼容）；

•连续功率：约1.5kW（峰值功率约3kW）；

•效率：采用硬开关技术，转换效率＞95%（比传统驱动器高5-10%），降低能耗。

2.控制性能：

•控制模式：支持位置、速度、转矩三种模式，满足“点动、追踪、恒力”等多样化需求；

•精度：位置精度±0.05mm（重复定位），速度波动＜0.1%（恒速模式）；

•响应：电流环带宽1000Hz（动态响应快，适应中低速运动场景）。

3.物理特性：

•尺寸：约100×80×30mm（超小体积，节省安装空间）；

•重量：约500g（轻量化设计，适配机器人关节、移动设备）；

•防护等级：IP42（防尘防溅水，适应工业环境）。

4.通信与扩展：

•接口：支持RS485、CANopen通信（多轴同步控制），兼容ElmoComposer软件（图形化编程，降低调试难度）；

•反馈：支持增量编码器、绝对编码器（单闭环/双闭环控制），满足高精度定位需求。

三、典型应用场景

DC-TROA12/400IS凭借“小体积、高功率、高精度”的特点，广泛应用于以下场景：

1.工业机器人：

•协作机器人关节：小体积适配机器人紧凑结构，支持“人机共舞”（安全扭矩关断功能）；

•焊接机器人：高精度轨迹控制（±0.05mm），适应复杂焊缝的精准焊接。

2.自动化设备：

•SMT贴片机：高速定位（＞0.5m/s），确保贴片精度（±0.05mm）；

•包装机：多轴同步控制（如4轴联动），实现产品的精准取放（误差＜0.1mm）。

3.半导体制造：

•晶圆搬运机器人：高动态响应（1000Hz电流环），确保晶圆搬运的平稳性（无碰撞）；

•光刻机调焦系统：纳米级定位精度（±0.01mm），确保光刻精度。

四、技术优势

1.高功率密度：

采用定制化PCB设计，将电源模块、控制模块、驱动模块集成于一体，体积较传统驱动器缩小40%（如DC-TROA12/400IS体积仅100×80×30mm），功率密度提升50%（1.5kW/0.0024m³=625W/L）。

2.易调试与编程：

支持ElmoComposer软件（图形化编程界面），无需编写代码即可设置参数（如电流环增益、速度环积分时间），调试时间缩短60%（比传统驱动器）。

3.高可靠性：

•过流保护（阈值24A）：防止电机过载；

•过热保护（阈值85℃）：自动降额运行，延长驱动器寿命；

•宽温域工作（-20℃至+70℃）：适应工业环境的极端温度。
