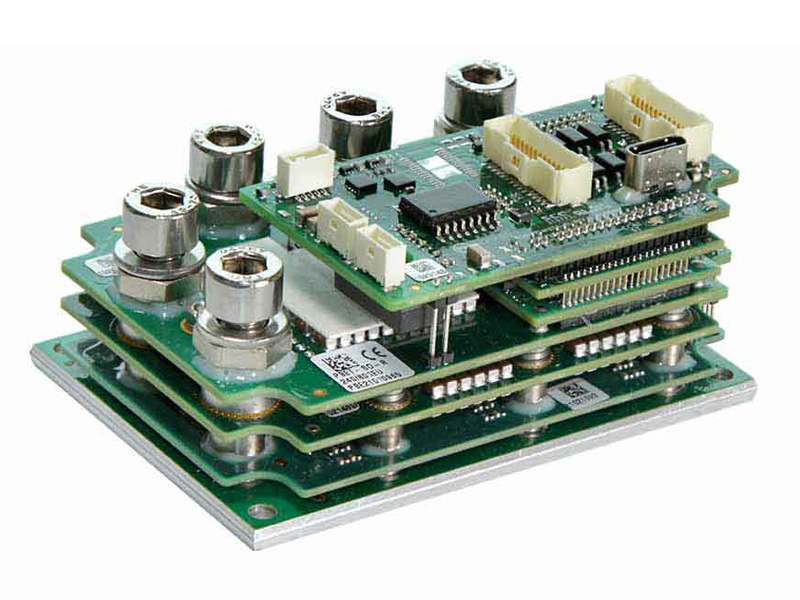

Platinum Solo Triple Bee驱动器

伺服控制新时代极端环境下的超大电流紧凑型伺服驱动器经过认证的功能安全Composer2, 强大的软件在环驱动功能经过设计、鉴定、验证、制造和测试，可适应极端环境最高 270A/60V, 240A/80V, 210A/100V, 100A/200V

咨询电话：135-2433-6395

微信：monotion123邮箱：info@monotion.com

产品详情

ExtrIQ Platinum 除了能承受极端的环境外，还具有非常优秀的伺服性能、超紧凑尺寸、高效率、可忽略不计的电磁干扰、可靠性高，可满足各种伺服和运动要求。其耐用性通过了最严格的环境、电磁兼容和安全标准的验证。

超高电流Platinum Solo Triple Bee 是一种先进的高功率密度伺服驱动器，可在 165 立方厘米（10.5 英寸）的紧凑型封装55 x 80 x 37.6 mm (2.16″ x 3.15″ x 1.48″)中提供高达 17 kW的功率。

Platinum Solo Triple Bee亮点

可用于极端环境，经过现场验证，MTBF 高

大电流伺服驱动器高达 270A/60V、240A/80V、210A/100V、100A/200V

超高效，>99%

连续输出功率高达 17kW

超快 EtherCAT 网络连接

极端环境功能安全 IEC 61800-5-2（SIL-3，Cat4 PL-e）和 FSoE

极端环境集成安全 I/O（2 个 SIL3 输入 + 2 个 STO 硬件输入 + SIL3 中断输出 + SIL3 输出）

可忽略不计的 EMI

Platinum Series 亮点

同类产品中极佳的伺服性能

世界上最小的具有高级安全功能的伺服驱动器之一

更高的带宽、更快的响应速度、更强的线性度和更佳的控制分辨率

超高效 EtherCAT，周期可低至 100us，同步性高，抖动可忽略不计，延迟几乎为零

新增反馈支持：最多可同时支持三个反馈或两个绝对反馈

处理能力强，内存资源大，可实现更好的控制、增强的处理和实时记录

Composer2 是专有的驱动器级 SIL（软件在环），可在驱动器的实时控制范围内运行客户的控制算法。

Feature	Units	R270/60	R240/80	R210/100	R100/200
Minimum supply voltage	VDC	10			20
Nominal supply voltage	VDC	45	65	85	170
Maximum supply voltage	VDC	55	75	95	195
Maximum continuous Electrical power output	kW	12.5	15	17	16.5
Efficiency at rated power (at nominal conditions)	%	> 99
Maximum output voltage		Up to 96% of DC bus voltage
Amplitude sinusoidal/DC continuous current	A	270	240	210	100
3-Phase Sinusoidal continuous RMS current limit (Ic)	A	190	170	150	70
Current limit	A	Max Output current is guaranteed for THeat-Sink <85°C

Control Supply

Feature	Units	Units	Details
Control supply for input voltage where the Safety Capability is F, S		V	Isolated DC source: 12 to 60
Control supply for input voltage where the Safety Capability is O		V	Isolated DC source: 12 to 95
24V Control supply input power consumption	Without Encoder	W	≤4
	With encoder up to 400mA@5V	W	≤6
	For Safety Capability F only With encoder up to 300mA@11V	W	≤7

Encoder Supply

Feature

Details

5V supply

5V Nominal, 4.75V÷5.25V

up to 400mA

11V supply only with Safety Capability: F

11V Nominal, 10.6V÷11.5V

up to 300mA
